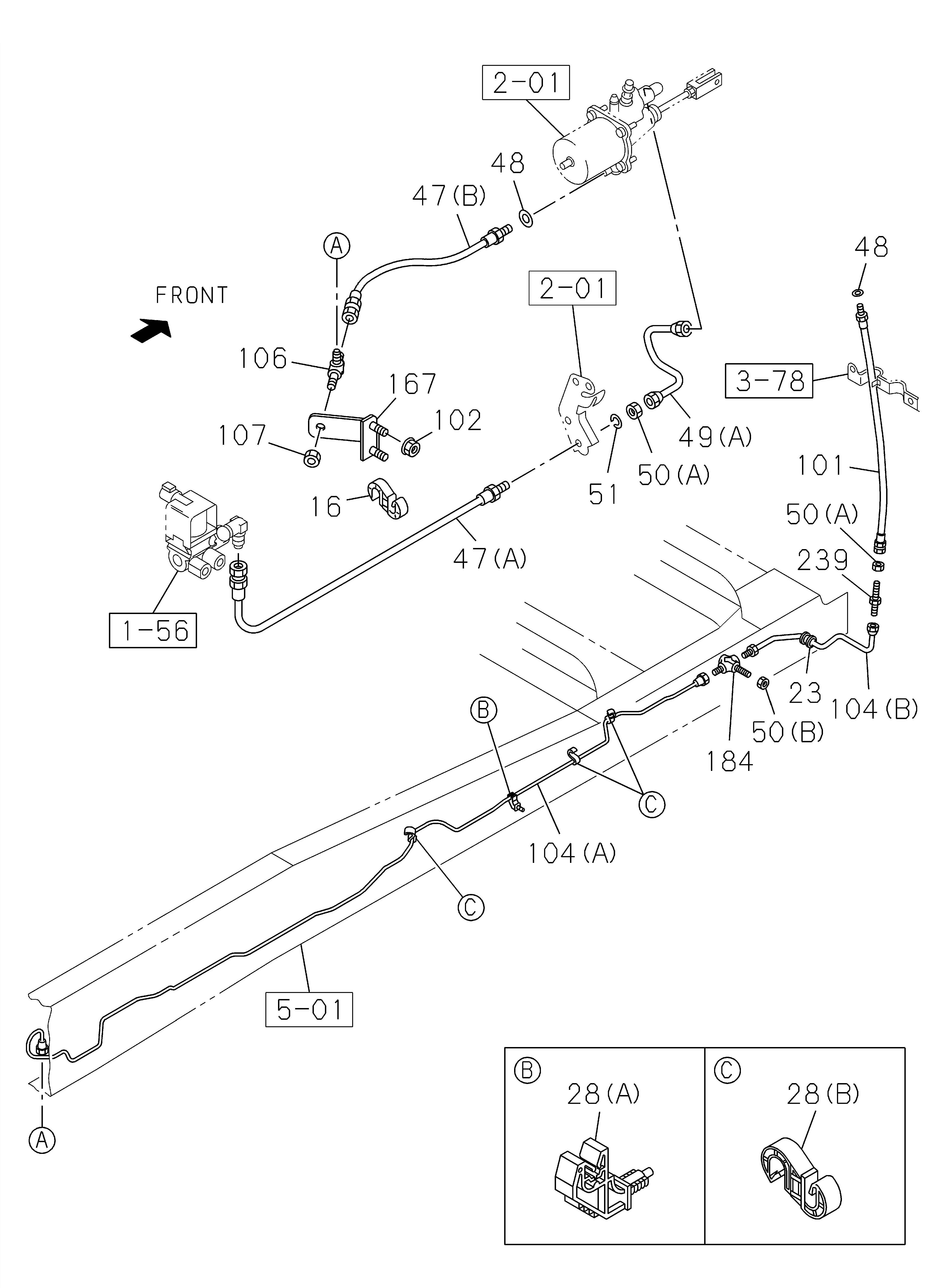

2-05 | CLUTCH PIPING FRAME SIDE
GIGA E4
GIGA FRR E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 167 | I8-98086 811-1 | BRACKET; UNION | 1 | 2203- | FRR | |||
| 047 | I8-98072 346-A | HOSE; FLEX,CLU CONT | 1 | 2203- | FRR | (B) L=440 | ||
| 047 | I1-09363 801-0 | HOSE; FLEX,CLU CONT | 1 | 2203- | FRR | (A) L=720 | ||
| 239 | I0-92113 306-0 | UNION; CLU HOSE | 1 | 2203- | FRR | M12 L=66.5 | ||
| 023 | I1-09332 130-0 | GROMMET; CLU PIPE | 1 | 2203- | FRR | ID=15 OD=20 T=17.5 | ||
| 016 | I1-09709 278-1 | CLIP; FLEX HOSE | 1 | 2203- | FRR | ID=10 & 12 | ||
| 107 | I0-91111 512-0 | NUT; UNION,OIL PIPE | 1 | 2203- | FRR | M12 | ||
| 048 | I9-09571 410-0 | GASKET; FLEX HOSE,CLU CONT | 2 | 2203- | FRR | ID=10.2 OD=16.0 | ||
| 102 | I7-05110 010-A | NUT; FLEX HOSE,CLU CONT | 2 | 2203- | FRR | M10 FLANGE | ||
| 050 | I0-91111 512-0 | NUT; UNION | 1 | 2203- | FRR | (B) M12 | ||
| 101 | I8-98072 346-A | HOSE; FLEX,OIL PIPE TO OIL PIPE | 1 | 2203- | FRR | L=440 | ||
| 049 | I1-49124 782-A | PIPE; AIR,FLEX HOSE TO CLU BOOSTER | 1 | 2203- | FRR | (A) L=207 | ||
| 104 | I8-98162 742-A | PIPE; OIL,FLEX HOSE TO CONNECTOR | 1 | 2203- | FRR | (A) L=2683 | ||
| 104 | I8-98067 058-A | PIPE; OIL,FLEX HOSE TO CONNECTOR | 1 | 2203- | FRR | (B) L=336 | ||
| 028 | I1-09709 274-1 | CLIP; OIL PIPE | 3 | 2203- | FRR | (B) ID=6.35 & 10.0 | ||
| 028 | I1-09701 247-1 | CLIP; OIL PIPE | 1 | 2203- | FRR | (A) ID=6.35 | ||
| 051 | I0-91510 512-0 | WASHER; LK | 1 | 2203- | FRR | ID=12.2 | ||
| 106 | I1-09654 059-2 | UNION; OIL PIPE | 1 | 2203- | FRR | M12 2WAY | ||
| 050 | I9-09840 280-0 | NUT; UNION | 2 | 2203- | FRR | (A) M12 | ||
| 184 | I8-98150 865-0 | UNION; FLEX HOSE | 1 | 2203- | FRR |
