3-58 | FIXING PARTS OIL PIPING
GIGA E4
GIGA FRR E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|

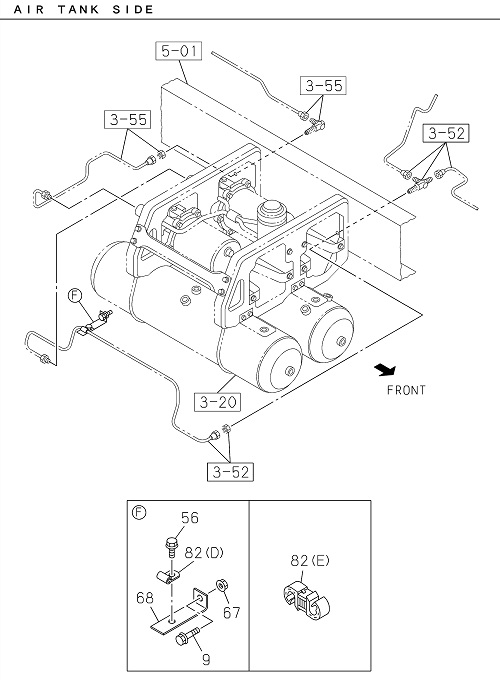

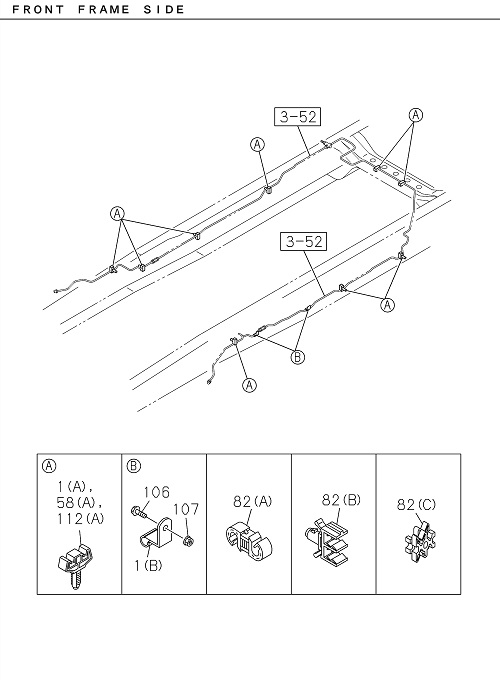

| 082 | I1-09709 304-0 | CLIP OIL PIPE | 1 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 082 | I1-09709 305-0 | CLIP; OIL PIPE | 1 | 2203- | FRR | (A) ID=4.76 & 10.0 | ||

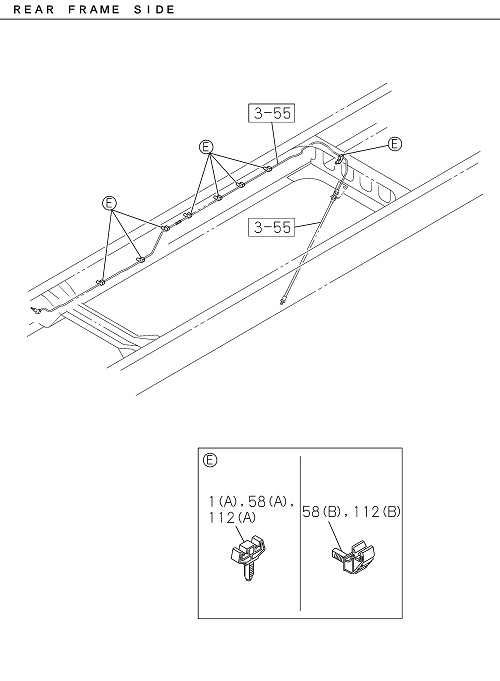

| 001 | I8-98012 254-1 | CLIP; OIL PIPE TO BODY | 7 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||

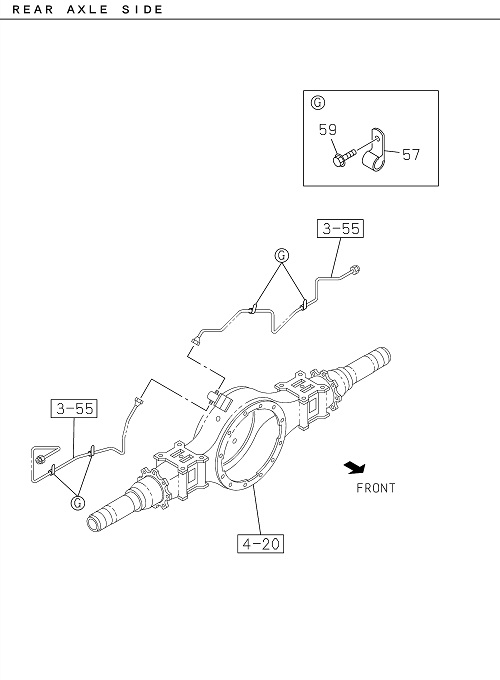

| 057 | I0-95234 635-0 | CLIP; BRK PIPE,RR AXLE | 4 | 2203- | FRR | ID=7 L=20 | ||
| 058 | I8-98012 254-1 | CLIP OIL PIPE | 5 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 082 | I1-09709 306-0 | CLIP; OIL PIPE | 1 | 2203- | FRR | (A) ID=4.76 & 12 | ||
| 106 | I0-28650 825-0 | BOLT CLIP,OIL PIPE | 4 | 2203- | FRR | M8X25 FLANGE | ||
| 001 | I8-98040 714-0 | CLIP; OIL PIPE TO BODY | 4 | 2203- | FRR | (B) ID=6 H=20 L=20 | ||
| 107 | I7-05108 010-A | NUT CLIP,OIL PIPE | 4 | 2203- | FRR | M8 FLANGE | ||
| 082 | I8-94316 410-0 | CLIP; OIL PIPE | 1 | 2203- | FRR | (B) ID=4.8X2 | ||
| 107 | I7-05108 010-A | NUT; CLIP,OIL PIPE | 4 | 2203- | FRR | M8 FLANGE | ||
| 082 | I1-09701 304-0 | CLIP; OIL PIPE | 3 | 2203- | FRR | (C) ID=4.7X4 | ||
| 058 | I8-98012 254-1 | CLIP; OIL PIPE | 5 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 059 | I0-28050 810-0 | BOLT BRK PIPE,RR AXLE | 4 | 2203- | FRR | M8X10 FLANGE | ||
| 082 | I8-94316 410-0 | CLIP OIL PIPE | 1 | 2203- | FRR | (B) ID=4.8X2 | ||
| 082 | I1-09701 304-0 | CLIP OIL PIPE | 3 | 2203- | FRR | (C) ID=4.7X4 | ||
| 057 | I0-95234 635-0 | CLIP BRK PIPE,RR AXLE | 4 | 2203- | FRR | ID=7 L=20 | ||
| 082 | I1-09709 305-0 | CLIP OIL PIPE | 1 | 2203- | FRR | (A) ID=4.76 & 10.0 | ||
| 082 | I1-09709 304-0 | CLIP; OIL PIPE | 1 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 082 | I1-09709 306-0 | CLIP OIL PIPE | 1 | 2203- | FRR | (A) ID=4.76 & 12 | ||
| 059 | I0-28050 810-0 | BOLT; BRK PIPE,RR AXLE | 4 | 2203- | FRR | M8X10 FLANGE | ||
| 106 | I0-28650 825-0 | BOLT; CLIP,OIL PIPE | 4 | 2203- | FRR | M8X25 FLANGE | ||
| 112 | I8-98012 254-1 | CLIP OIL PIPE | 8 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 001 | I8-98012 254-1 | CLIP OIL PIPE TO BODY | 7 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 112 | I8-98012 254-1 | CLIP; OIL PIPE | 8 | 2203- | FRR | (A) ID=4.76 & 6.35 | ||
| 001 | I8-98040 714-0 | CLIP OIL PIPE TO BODY | 4 | 2203- | FRR | (B) ID=6 H=20 L=20 |
