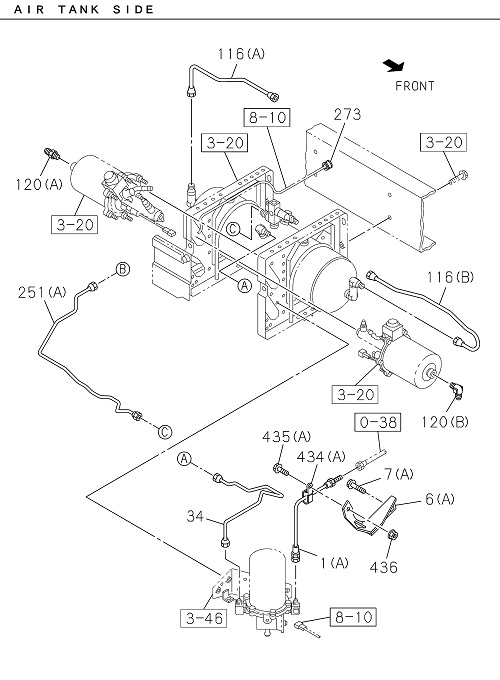

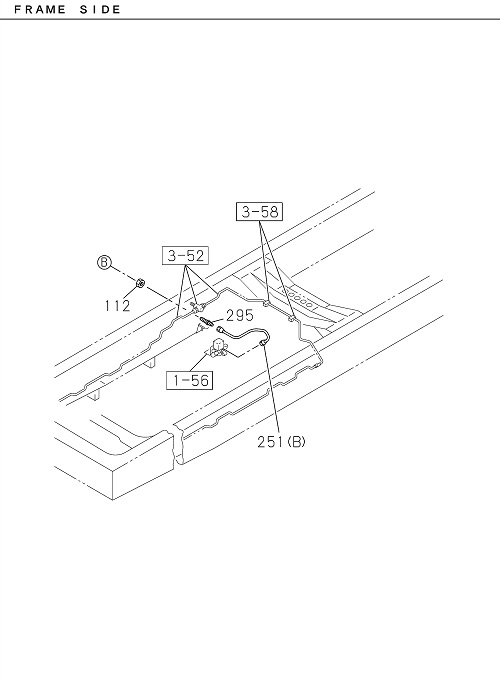

3-70 | BRAKE PIPING; AIR,AIR MASTER


GIGA E4
GIGA FRR E4
Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
---|---|---|---|---|---|---|---|---|
112 | I9-09840 280-0 | NUT | 1 | 2203- | FRR | M12 | ||
116 | I8-98178 465-A | PIPE AIR,PROTECTION VLV | 1 | 2203- | FRR | (A) L=467 | ||
251 | I1-47428 809-0 | PIPE AIR,UNION TO MAG VLV | 1 | 2203- | FRR | (A) L=564 | ||
116 | I8-98178 465-A | PIPE; AIR,PROTECTION VLV | 1 | 2203- | FRR | (A) L=467 | ||
034 | I1-49115 480-0 | PIPE AIR | 1 | 2203- | FRR | L=615 | ||
007 | I0-28650 825-0 | BOLT BRKT,FLEX HOSE,AIR TANK | 2 | 2203- | FRR | (A) M8X25 FLANGE | ||
251 | I8-98120 102-A | PIPE AIR,UNION TO MAG VLV | 1 | 2203- | FRR | (B) L=289 | ||
434 | I1-09700 945-0 | CLIP | 1 | 2203- | FRR | (A) ID=35 L=33 | ||
116 | I1-49115 480-0 | PIPE; AIR,PROTECTION VLV | 1 | 2203- | FRR | (B) L=622 | ||
273 | I9-09956 256-2 | GROMMET | 1 | 2203- | FRR | ID=28 OD=35 T=17 | ||
436 | I7-05108 010-A | NUT; CLIP | 1 | 2203- | FRR | M8 FLANGE | ||
251 | I1-47428 809-0 | PIPE; AIR,UNION TO MAG VLV | 1 | 2203- | FRR | (A) L=564 | ||
120 | I1-09650 438-0 | CONNECTOR AIR PIPE | 1 | 2203- | FRR | (B) M16 & PT3/8 ELBOW | ||
434 | I1-09700 945-0 | CLIP | 1 | 2203- | FRR | (A) ID=35 L=33 | ||
295 | I0-92113 306-0 | CONNECTOR NYLON TUBE | 1 | 2203- | FRR | M12 L=66.5 | ||
120 | I1-09650 179-1 | CONNECTOR AIR PIPE | 1 | 2203- | FRR | (A) M16 & PT3/8 STRAIGHT | ||
295 | I0-92113 306-0 | CONNECTOR; NYLON TUBE | 1 | 2203- | FRR | M12 L=66.5 | ||
006 | I8-98214 081-1 | BRACKET; FLEX HOSE,AIR TANK | 1 | 2203- | FRR | (A) | ||
034 | I1-49115 480-0 | PIPE; AIR | 1 | 2203- | FRR | L=615 | ||
251 | I8-98120 102-A | PIPE; AIR,UNION TO MAG VLV | 1 | 2203- | FRR | (B) L=289 | ||
120 | I1-09650 179-1 | CONNECTOR; AIR PIPE | 1 | 2203- | FRR | (A) M16 & PT3/8 STRAIGHT | ||
273 | I9-09956 256-2 | GROMMET | 1 | 2203- | FRR | ID=28 OD=35 T=17 | ||
435 | I0-28650 825-0 | BOLT; CLIP | 1 | 2203- | FRR | (A) M8X25 FLANGE | ||
007 | I0-28650 825-0 | BOLT; BRKT,FLEX HOSE,AIR TANK | 2 | 2203- | FRR | (A) M8X25 FLANGE | ||
436 | I7-05108 010-A | NUT CLIP | 1 | 2203- | FRR | M8 FLANGE | ||
006 | I8-98214 081-1 | BRACKET FLEX HOSE,AIR TANK | 1 | 2203- | FRR | (A) | ||
116 | I1-49115 480-0 | PIPE AIR,PROTECTION VLV | 1 | 2203- | FRR | (B) L=622 | ||
435 | I0-28650 825-0 | BOLT CLIP | 1 | 2203- | FRR | (A) M8X25 FLANGE | ||
120 | I1-09650 438-0 | CONNECTOR; AIR PIPE | 1 | 2203- | FRR | (B) M16 & PT3/8 ELBOW | ||
001 | I8-98066 976-1 | HOSE; FLEX,AIR TANK | 1 | 2203- | FRR | (A) L=640 | ||
001 | I8-98066 976-1 | HOSE FLEX,AIR TANK | 1 | 2203- | FRR | (A) L=640 | ||
112 | I9-09840 280-0 | NUT | 1 | 2203- | FRR | M12 |
