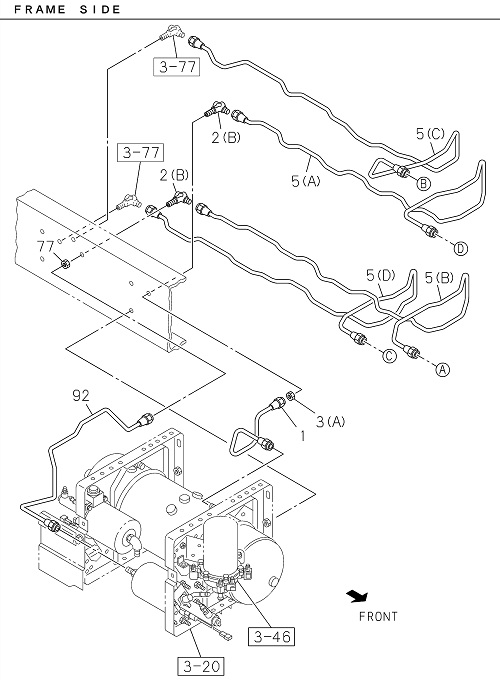

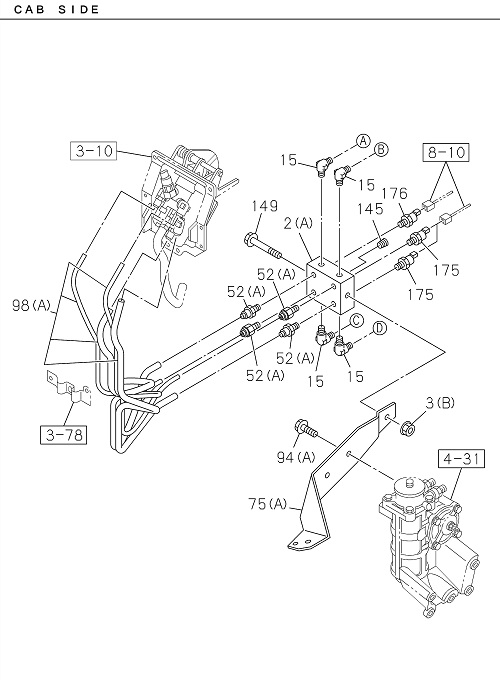

3-75 | BRAKE PIPING; AIR,FRONT
GIGA E4
GIGA FRR E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 149 | I0-28050 800-0 | BOLT; UNION | 1 | 2203- | FRR | M8X100 FLANGE | ||
| 075 | I8-98066 785-0 | BRACKET; UNION | 1 | 2203- | FRR | (A) | ||
| 149 | I0-28050 800-0 | BOLT UNION | 1 | 2203- | FRR | M8X100 FLANGE | ||
| 175 | I1-80220 023-1 | SENSOR AIR PRESS | 2 | 2203- | FRR | THREAD R1/4 SENSOR AIR METER | ||
| 002 | I8-98057 394-1 | UNION; AIR PIPE | 1 | 2203- | FRR | (A) | ||
| 005 | I8-98082 095-A | PIPE; AIR,UNION TO UNION | 1 | 2203- | FRR | (C) L=2501 | ||
| 005 | I1-47428 883-0 | PIPE; AIR,UNION TO UNION | 1 | 2203- | FRR | (A) L=2215 | ||
| 003 | I7-05108 010-A | NUT; PIPE UNION | 1 | 2203- | FRR | (B) M8 FLANGE | ||
| 145 | I9-99204 513-0 | PLUG | 1 | 2203- | FRR | PT1/4 | ||
| 002 | I0-92135 210-0 | UNION; AIR PIPE | 2 | 2203- | FRR | (B) M16 ELBOW | ||
| 145 | I9-99204 513-0 | PLUG | 1 | 2203- | FRR | PT1/4 | ||
| 052 | I1-09660 967-0 | CONNECTOR; NYLON TUBE | 4 | 2203- | FRR | (A) DIN12 & R1/4 STRAIGHT | ||
| 015 | I0-92134 310-0 | CONNECTOR AIR PIPE | 4 | 2203- | FRR | M16 & PT1/4 ELBOW | ||
| 052 | I1-09660 967-0 | CONNECTOR NYLON TUBE | 4 | 2203- | FRR | (A) DIN12 & R1/4 STRAIGHT | ||
| 098 | I8-98079 175-A | TUBE NYLON | 1 | 2203- | FRR | (A) | ||
| 075 | I8-98066 785-0 | BRACKET UNION | 1 | 2203- | FRR | (A) | ||
| 015 | I0-92134 310-0 | CONNECTOR; AIR PIPE | 4 | 2203- | FRR | M16 & PT1/4 ELBOW | ||
| 005 | I8-98082 095-A | PIPE AIR,UNION TO UNION | 1 | 2203- | FRR | (C) L=2501 | ||
| 077 | I0-91111 516-0 | NUT; PIPE UNION | 1 | 2203- | FRR | M16 | ||
| 001 | I8-98190 601-A | PIPE AIR,AIR TANK TO UNION | 1 | 2203- | FRR | L=300 | ||
| 176 | I8-98010 857-0 | SWITCH; AIR PRESS | 1 | 2203- | FRR | STAMP 0.3 | ||
| 005 | I1-47428 885-0 | PIPE; AIR,UNION TO UNION | 1 | 2203- | FRR | (D) L=2609 | ||
| 001 | I8-98190 601-A | PIPE; AIR,AIR TANK TO UNION | 1 | 2203- | FRR | L=300 | ||
| 092 | I1-47428 873-0 | PIPE; AIR,HSA VLV TO AIR MASTER | 1 | 2203- | FRR | L=813 | ||
| 094 | I0-28151 020-0 | BOLT BRKT | 2 | 2203- | FRR | (A) M10X20 FLANGE | ||
| 002 | I8-98057 394-1 | UNION AIR PIPE | 1 | 2203- | FRR | (A) | ||
| 005 | I1-47428 883-0 | PIPE AIR,UNION TO UNION | 1 | 2203- | FRR | (A) L=2215 | ||
| 077 | I0-91111 516-0 | NUT PIPE UNION | 1 | 2203- | FRR | M16 | ||
| 003 | I0-91111 516-0 | NUT; PIPE UNION | 1 | 2203- | FRR | (A) M16 | ||
| 003 | I7-05108 010-A | NUT PIPE UNION | 1 | 2203- | FRR | (B) M8 FLANGE | ||
| 175 | I1-80220 023-1 | SENSOR; AIR PRESS | 2 | 2203- | FRR | THREAD R1/4 SENSOR AIR METER | ||
| 092 | I1-47428 873-0 | PIPE AIR,HSA VLV TO AIR MASTER | 1 | 2203- | FRR | L=813 | ||
| 002 | I0-92135 210-0 | UNION AIR PIPE | 2 | 2203- | FRR | (B) M16 ELBOW | ||
| 003 | I0-91111 516-0 | NUT PIPE UNION | 1 | 2203- | FRR | (A) M16 | ||
| 098 | I8-98079 175-A | TUBE; NYLON | 1 | 2203- | FRR | (A) | ||
| 005 | I1-47428 885-0 | PIPE AIR,UNION TO UNION | 1 | 2203- | FRR | (D) L=2609 | ||
| 094 | I0-28151 020-0 | BOLT; BRKT | 2 | 2203- | FRR | (A) M10X20 FLANGE | ||
| 176 | I8-98010 857-0 | SWITCH AIR PRESS | 1 | 2203- | FRR | STAMP 0.3 |
