6-47 | MUD GUARD AND INSULATOR
GIGA E4
GIGA FRR E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|

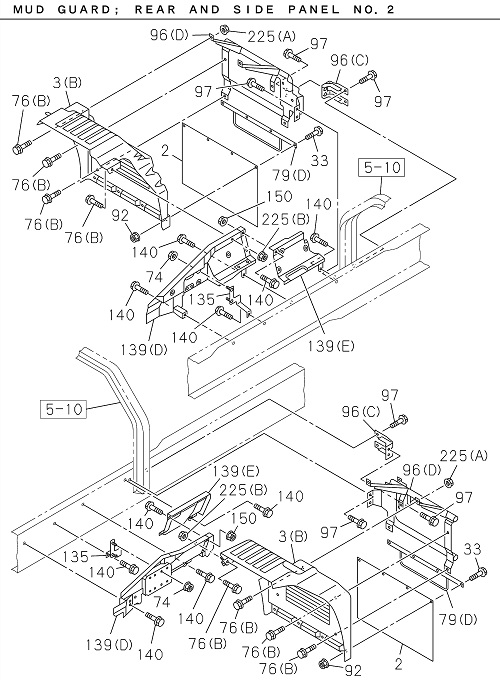

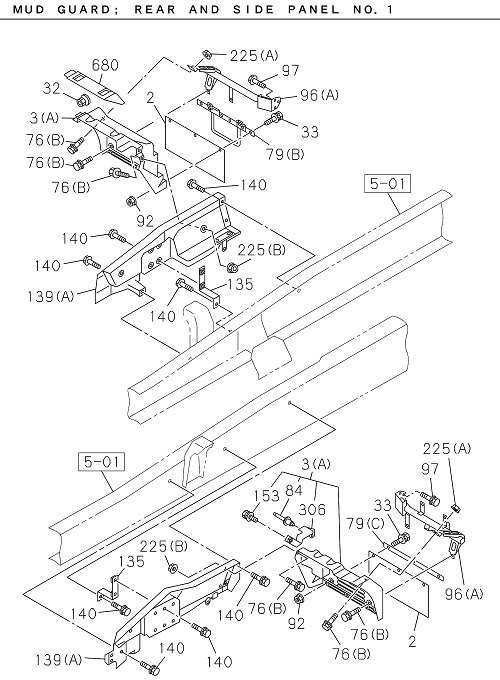

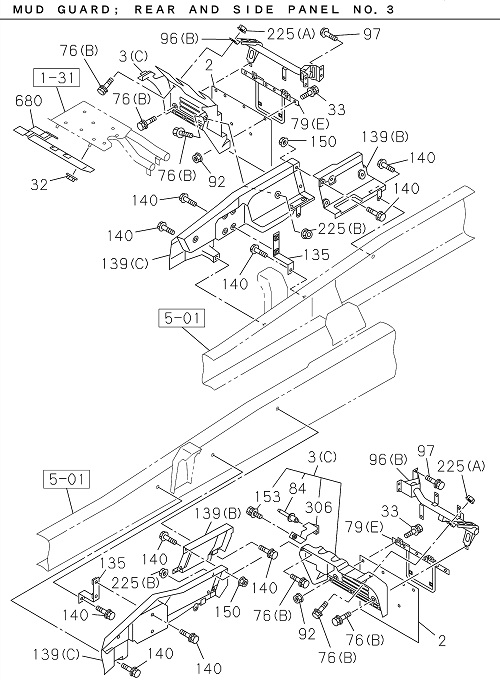

| 003 | I8-98196 103-0 | GUARD MUD,RR | 1 | 2203- | L | FRR | (A) | |
| 225 | I8-97329 625-0 | NUT; MUD GUARD | 2 | 2203- | FRR | (B) M8 W/DISHED WASHER | ||
| 002 | I1-79931 482-0 | COVER; MUD,TIRE RR | 2 | 2203- | FRR | |||

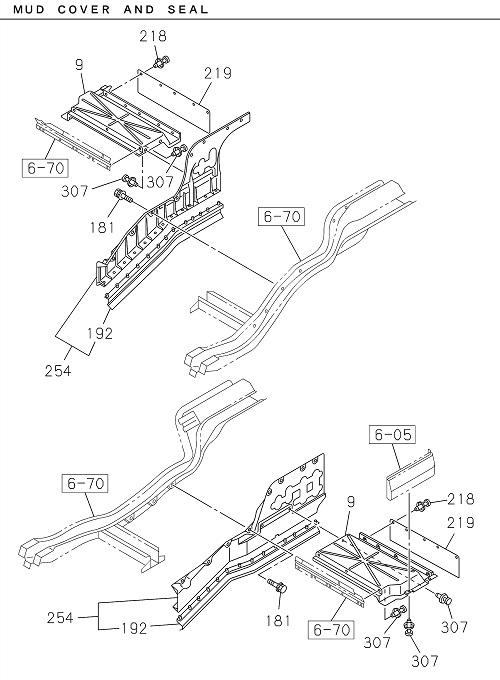

| 254 | I8-98039 917-2 | COVER MUD,VALANCE | 1 | 2203- | R | FRR | ||
| 225 | I8-97329 625-0 | NUT MUD GUARD | 2 | 2203- | FRR | (B) M8 W/DISHED WASHER | ||
| 076 | I8-94331 747-1 | BOLT; MUD GUARD | 8 | 2203- | FRR | (A) M8X25 W/LK&PL WASHER | ||
| 092 | I0-91180 106-0 | NUT; MUD COVER | 6 | 2203- | FRR | M6 FLANGE | ||
| 079 | I8-98105 000-A | RETAINER; MUD COVER | 1 | 2203- | R | FRR | (B) | |

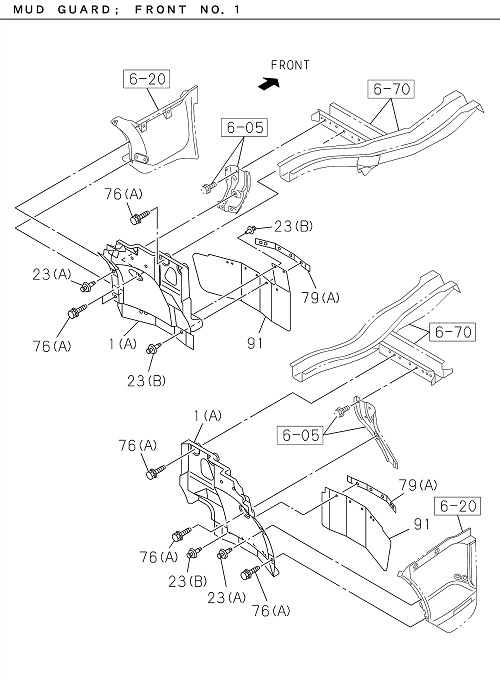

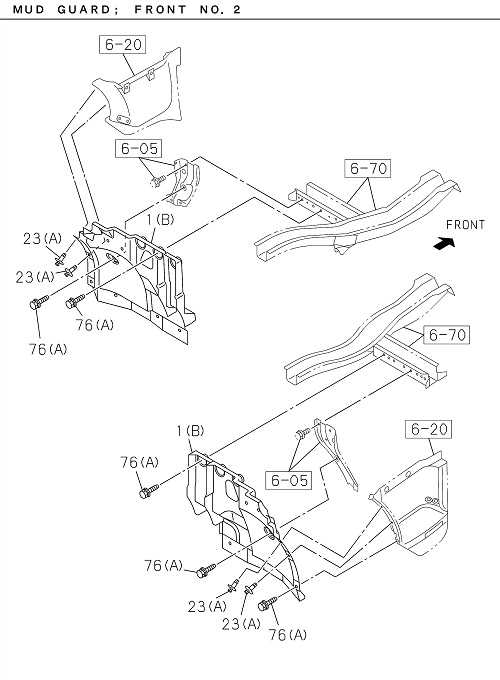

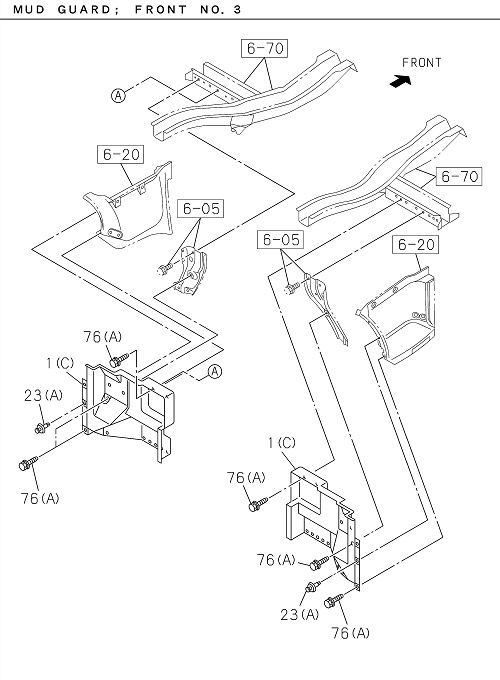

| 001 | I8-97484 003-0 | GUARD MUD,FRT | 1 | 2203- | R | FRR | (A) | |
| 001 | I8-97484 004-0 | GUARD MUD,FRT | 1 | 2203- | L | FRR | (A) | |
| 079 | I1-79931 484-A | RETAINER MUD COVER | 1 | 2203- | L | FRR | (C) | |
| 076 | I8-94331 747-1 | BOLT MUD GUARD | 8 | 2203- | FRR | (A) M8X25 W/LK&PL WASHER | ||
| 032 | I8-97329 625-0 | NUT MUD GUARD | 2 | 2203- | FRR | M8 W/DISHED WASHER | ||

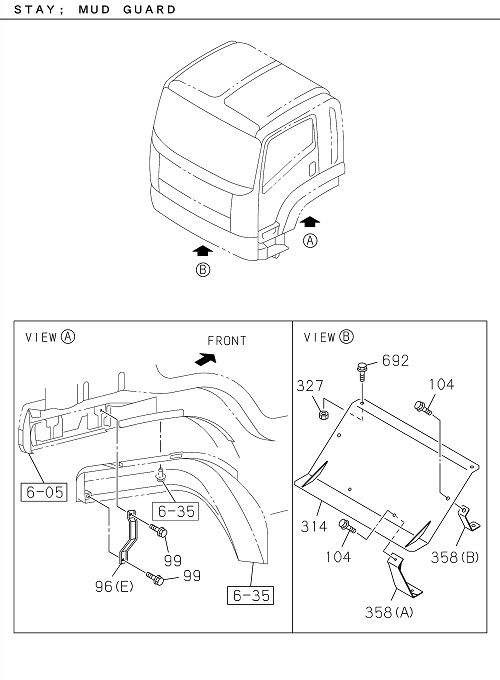

| 096 | I8-98066 745-A | STAY MUD GUARD | 1 | 2203- | L | FRR | (A) | |
| 023 | I1-09987 248-1 | FASTENER; MUD COVER | 4 | 2203- | FRR | (A) D=8X13.5 | ||
| 135 | I1-53457 191-0 | BRACKET; SIDE PANEL | 2 | 2203- | FRR | |||
| 153 | I1-09030 093-0 | BOLT BRKT | 1 | 2203- | L | FRR | M8X25 W/LK&PL WASHER | |
| 023 | I1-09987 248-1 | FASTENER MUD COVER | 4 | 2203- | FRR | (A) D=8X13.5 | ||
| 139 | I8-98090 077-1 | PANEL SIDE | 1 | 2203- | R | FRR | (A) | |
| 079 | I8-98041 217-1 | RETAINER; MUD COVER | 2 | 2203- | FRR | (A) | ||
| 306 | I8-98196 125-0 | BRACKET; MUD GUARD | 1 | 2203- | L | FRR | ||
| 254 | I8-98039 918-1 | COVER; MUD,VALANCE | 1 | 2203- | L | FRR | ||
| 033 | I1-09980 495-0 | BOLT MUD COVER | 6 | 2203- | FRR | M6X20 W/LK&PL WASHER | ||
| 225 | I7-05108 010-A | NUT MUD GUARD | 2 | 2203- | FRR | (A) M8 FLANGE | ||
| 084 | I8-94364 371-0 | RIVET MUD GUARD | 2 | 2203- | L | FRR | ||
| 092 | I0-91180 106-0 | NUT MUD COVER | 6 | 2203- | FRR | M6 FLANGE | ||
| 003 | I8-98219 764-0 | GUARD; MUD,RR | 1 | 2203- | R | FRR | (A) | |
| 084 | I8-94364 371-0 | RIVET; MUD GUARD | 2 | 2203- | L | FRR | ||
| 219 | I8-98041 148-1 | FLAP MUD GUARD | 2 | 2203- | FRR | |||
| 079 | I8-98105 000-A | RETAINER MUD COVER | 1 | 2203- | R | FRR | (B) | |
| 139 | I8-98090 078-0 | PANEL SIDE | 1 | 2203- | L | FRR | (A) | |
| 139 | I8-98090 077-1 | PANEL; SIDE | 1 | 2203- | R | FRR | (A) | |
| 023 | I1-09470 001-0 | FASTENER MUD COVER | 8 | 2203- | FRR | (B) | ||
| 254 | I8-98039 918-1 | COVER MUD,VALANCE | 1 | 2203- | L | FRR | ||
| 181 | I8-98059 720-0 | BOLT; COVER,SIDE | 12 | 2203- | FRR | M8X24.5 W/LK&PL WASHER | ||
| 135 | I1-53457 191-0 | BRACKET SIDE PANEL | 2 | 2203- | FRR | |||
| 140 | I1-09030 095-0 | BOLT SIDE PANEL | 10 | 2203- | FRR | M8X30 W/LK&PL WASHER | ||
| 192 | I8-98041 156-2 | SEAL MUD COVER | 1 | 2203- | R | FRR | ||
| 079 | I1-79931 484-A | RETAINER; MUD COVER | 1 | 2203- | L | FRR | (C) | |
| 032 | I8-97329 625-0 | NUT; MUD GUARD | 2 | 2203- | FRR | M8 W/DISHED WASHER | ||
| 091 | I8-97672 608-0 | COVER MUD,FRT | 1 | 2203- | L | FRR | ||
| 139 | I8-98090 078-0 | PANEL; SIDE | 1 | 2203- | L | FRR | (A) | |
| 097 | I0-28651 030-0 | BOLT STAY TO FRAME | 7 | 2203- | FRR | M10X30 FLANGE | ||
| 192 | I8-98041 156-2 | SEAL; MUD COVER | 1 | 2203- | R | FRR | ||
| 001 | I8-97484 004-0 | GUARD; MUD,FRT | 1 | 2203- | L | FRR | (A) | |
| 306 | I8-98196 125-0 | BRACKET MUD GUARD | 1 | 2203- | L | FRR | ||
| 091 | I8-97672 607-0 | COVER MUD,FRT | 1 | 2203- | R | FRR | ||
| 219 | I8-98041 148-1 | FLAP; MUD GUARD | 2 | 2203- | FRR | |||
| 680 | I1-79931 477-1 | GUARD; MUD,UPPER | 1 | 2203- | R | FRR | ||
| 192 | I8-98041 157-2 | SEAL MUD COVER | 1 | 2203- | L | FRR | ||
| 002 | I1-79931 482-0 | COVER MUD,TIRE RR | 2 | 2203- | FRR | |||
| 079 | I8-98041 217-1 | RETAINER MUD COVER | 2 | 2203- | FRR | (A) | ||
| 003 | I8-98219 764-0 | GUARD MUD,RR | 1 | 2203- | R | FRR | (A) | |
| 096 | I1-79931 479-A | STAY MUD GUARD | 1 | 2203- | R | FRR | (A) | |
| 033 | I1-09980 495-0 | BOLT; MUD COVER | 6 | 2203- | FRR | M6X20 W/LK&PL WASHER | ||
| 192 | I8-98041 157-2 | SEAL; MUD COVER | 1 | 2203- | L | FRR | ||
| 096 | I8-98066 745-A | STAY; MUD GUARD | 1 | 2203- | L | FRR | (A) | |
| 001 | I8-97484 003-0 | GUARD; MUD,FRT | 1 | 2203- | R | FRR | (A) | |
| 140 | I1-09030 095-0 | BOLT; SIDE PANEL | 10 | 2203- | FRR | M8X30 W/LK&PL WASHER | ||
| 091 | I8-97672 607-0 | COVER; MUD,FRT | 1 | 2203- | R | FRR | ||
| 218 | I1-09987 248-1 | FASTENER; RUBBER | 8 | 2203- | FRR | D=8X13.5 | ||
| 225 | I7-05108 010-A | NUT; MUD GUARD | 2 | 2203- | FRR | (A) M8 FLANGE | ||
| 218 | I1-09987 248-1 | FASTENER RUBBER | 8 | 2203- | FRR | D=8X13.5 | ||
| 153 | I1-09030 093-0 | BOLT; BRKT | 1 | 2203- | L | FRR | M8X25 W/LK&PL WASHER | |
| 076 | I1-09030 095-0 | BOLT; MUD GUARD | 8 | 2203- | FRR | (B) M8X30 W/LK&PL WASHER | ||
| 091 | I8-97672 608-0 | COVER; MUD,FRT | 1 | 2203- | L | FRR | ||
| 254 | I8-98039 917-2 | COVER; MUD,VALANCE | 1 | 2203- | R | FRR | ||
| 023 | I1-09470 001-0 | FASTENER; MUD COVER | 8 | 2203- | FRR | (B) | ||
| 181 | I8-98059 720-0 | BOLT COVER,SIDE | 12 | 2203- | FRR | M8X24.5 W/LK&PL WASHER | ||
| 076 | I1-09030 095-0 | BOLT MUD GUARD | 8 | 2203- | FRR | (B) M8X30 W/LK&PL WASHER | ||
| 096 | I1-79931 479-A | STAY; MUD GUARD | 1 | 2203- | R | FRR | (A) | |
| 097 | I0-28651 030-0 | BOLT; STAY TO FRAME | 7 | 2203- | FRR | M10X30 FLANGE | ||
| 003 | I8-98196 103-0 | GUARD; MUD,RR | 1 | 2203- | L | FRR | (A) | |
| 680 | I1-79931 477-1 | GUARD MUD,UPPER | 1 | 2203- | R | FRR |
