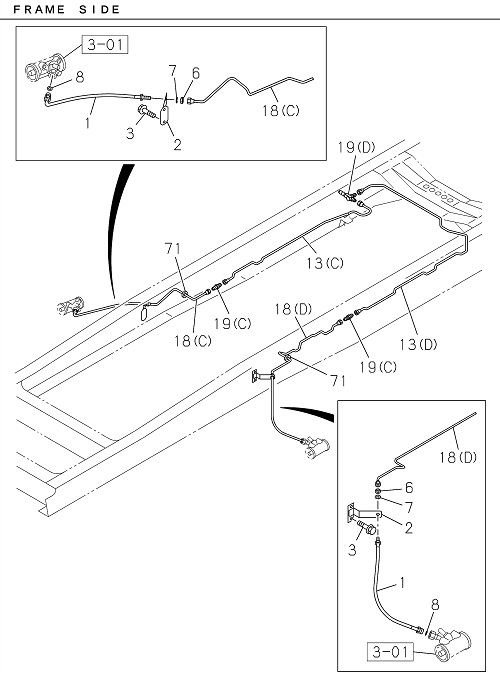

3-52 | BRAKE PIPING; OIL,FRONT
GIGA E4
GIGA FTR E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 018 | I1-47428 726-0 | PIPE; OIL,UNION TO FRT FLEX HOSE | 1 | 2203- | FTR | (C) RH LINE L=643 | ||
| 013 | I8-98187 847-A | PIPE; OIL,UNION TO UNION | 1 | 2203- | FTR | (C) RH LINE L=921 | ||
| 001 | I0-05212 610-0 | HOSE; FLEX,FRT BRK | 2 | 2203- | FTR | L=610 | ||
| 002 | I8-98180 131-0 | BRACKET; FLEX HOSE,FRT BRK | 2 | 2203- | FTR | |||
| 024 | I9-09840 280-0 | NUT; UNION,OIL PIPE | 1 | 2203- | FTR | M12 | ||
| 007 | I0-91510 512-0 | WASHER; LK,FLEX HOSE,FRT BRK | 2 | 2203- | FTR | ID=12.2 | ||
| 008 | I9-09920 472-0 | GASKET; FLEX HOSE,FRT BRK | 2 | 2203- | FTR | ID=9 OD=17 | ||
| 018 | I8-98187 848-A | PIPE; OIL,UNION TO FRT FLEX HOSE | 1 | 2203- | FTR | (D) LH LINE L=745 | ||
| 013 | I7-86005 313-A | PIPE; OIL,UNION TO UNION | 1 | 2203- | FTR | (D) LH LINE L=2547 | ||
| 001 | I0-05212 610-0 | HOSE; FLEX,FRT BRK | 2 | 2203- | FTR | L=610 | ||

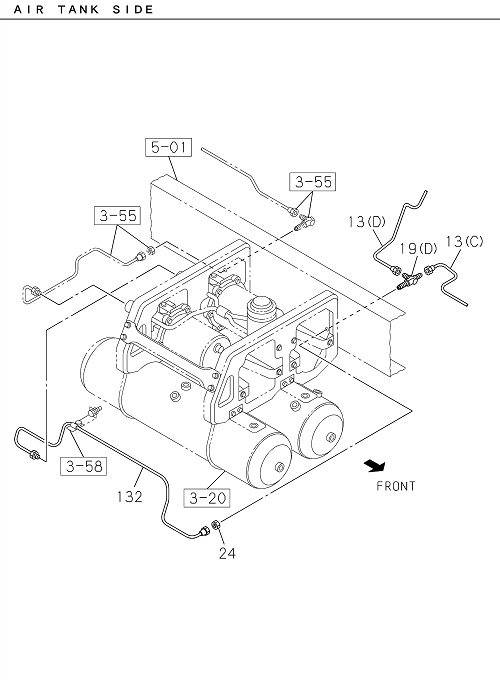

| 132 | I8-98183 131-A | PIPE; OIL,BRK,HYD UNIT | 1 | 2203- | FTR | L=895 | ||
| 013 | I8-98187 847-A | PIPE; OIL,UNION TO UNION | 1 | 2203- | FTR | (C) RH LINE L=921 | ||
| 019 | I0-92113 006-0 | UNION; OIL PIPE | 2 | 2203- | FTR | (C) M12 L=40 | ||
| 018 | I1-47428 726-0 | PIPE; OIL,UNION TO FRT FLEX HOSE | 1 | 2203- | FTR | (C) RH LINE L=643 | ||
| 002 | I8-98180 131-0 | BRACKET; FLEX HOSE,FRT BRK | 2 | 2203- | FTR | |||
| 006 | I9-09840 280-0 | NUT; FLEX HOSE,FRT BRK | 2 | 2203- | FTR | M12 | ||
| 019 | I0-92138 906-0 | UNION; OIL PIPE | 1 | 2203- | FTR | (D) M12 3WAY | ||
| 013 | I7-86005 313-A | PIPE; OIL,UNION TO UNION | 1 | 2203- | FTR | (D) LH LINE L=2547 | ||
| 003 | I0-28650 825-0 | BOLT; BRKT,FLEX HOSE,FRT BRK | 4 | 2203- | FTR | M8X25 FLANGE | ||
| 019 | I0-92138 906-0 | UNION; OIL PIPE | 1 | 2203- | FTR | (D) M12 3WAY | ||
| 071 | I9-09956 092-A | GROMMET; OIL PIPE | 2 | 2203- | FTR | ID=24 OD=30 T=17 | ||
| 003 | I0-28650 825-0 | BOLT; BRKT,FLEX HOSE,FRT BRK | 4 | 2203- | FTR | M8X25 FLANGE | ||
| 024 | I9-09840 280-0 | NUT; UNION,OIL PIPE | 1 | 2203- | FTR | M12 | ||
| 006 | I9-09840 280-0 | NUT; FLEX HOSE,FRT BRK | 2 | 2203- | FTR | M12 | ||
| 007 | I0-91510 512-0 | WASHER; LK,FLEX HOSE,FRT BRK | 2 | 2203- | FTR | ID=12.2 | ||
| 071 | I9-09956 092-A | GROMMET; OIL PIPE | 2 | 2203- | FTR | ID=24 OD=30 T=17 | ||
| 018 | I8-98187 848-A | PIPE; OIL,UNION TO FRT FLEX HOSE | 1 | 2203- | FTR | (D) LH LINE L=745 | ||
| 019 | I0-92113 006-0 | UNION; OIL PIPE | 2 | 2203- | FTR | (C) M12 L=40 | ||
| 132 | I8-98183 131-A | PIPE; OIL,BRK,HYD UNIT | 1 | 2203- | FTR | L=895 | ||
| 008 | I9-09920 472-0 | GASKET; FLEX HOSE,FRT BRK | 2 | 2203- | FTR | ID=9 OD=17 |
