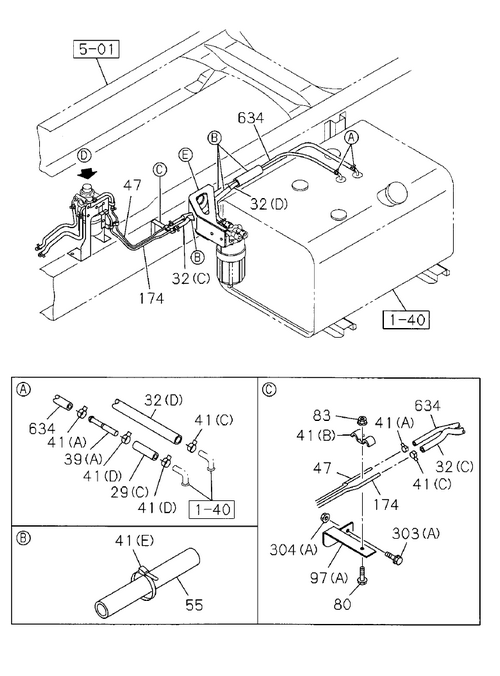

1-41 | FUEL PIPING; CHASSIS
GIGA
GIGA FVM
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 83 | I0-91180 108-0 | NUT; CLIP,FUEL TANK | 2 | 1108- | A | M8 FLANGE | ||
| 29 | I8-98078 197-A | HOSE; FUEL | 1 | 1108- | A | (B) | ||
| 304 | I7-05110 010-A | C | NUT; BRKT | 2 | 1108- | A | (B) M10 FLANGE | |
| 634 | I8-98211 102-0 | HOSE; RUBBER RETURN | 1 | 1201- | A | LOCALLY SUPPLIED PARTS< | ||
| 41 | I8-98008 098-0 | CLIP; FUEL PIPE,FUEL TANK | 4 | 1108- | A | (D) ID=16 | ||
| 634 | I7-00108 114-A | C | HOSE; RUBBER RETURN | 1 | 1108- | A | ||
| 32 | I7-00110 105-A | PIPE; DELIVERY,FUEL TANK | 1 | 1108- | A | (D) L=780 | ||
| 634 | I7-00108 114-A | HOSE; RUBBER RETURN | 1 | 1108- | A | |||
| 345 | I8-97329 623-0 | PLUG | 2 | 1108- | A | NPTF3/8-18 | ||
| 41 | I1-09700 688-0 | C | CLIP; FUEL PIPE,FUEL TANK | 2 | 1108- | A | (B) ID=11 & 9 L=17.5 & 17.5 | |
| 97 | I8-98126 612-0 | BRACKET; CLIP | 1 | 1108- | A | (A) | ||
| 304 | I7-05110 010-A | C | NUT; BRKT | 2 | 1108- | A | (B) M10 FLANGE | |
| 41 | I8-98150 357-0 | CLIP; FUEL PIPE,FUEL TANK | 6 | 1108- | A | (A) ID=13 | ||
| 174 | I8-98117 708-A | C | PIPE; FUEL,FEED,FRT | 1 | 1108- | A | ||
| 29 | I0-01259 300-0 | HOSE; FUEL | 1 | 1108- | A | (C) L=60 SERVICED BY L=30 00 | ||
| 174 | I8-98117 708-A | PIPE; FUEL,FEED,FRT | 1 | 1108- | A | |||
| 32 | I0-01558 300-0 | PIPE; DELIVERY,FUEL TANK | 1 | 1108- | A | (A) L=210 SERVICED BY L=30 00 | ||
| 47 | I8-98117 709-A | A | PIPE; FUEL,RETURN | 1 | 1108- | A | L=539 | |
| 304 | I7-05110 010-A | NUT; BRKT | 2 | 1108- | A | (B) M10 FLANGE | ||
| 55 | I1-09360 677-1 | COVER; PIPE,FUEL TANK | 2 | 1108- | A | L=150 SERVICED BY L=1300 | ||
| 418 | I8-98128 254-0 | BRACKET; PRE FUEL FILTER | 1 | 1108- | A | |||
| 303 | I0-28651 035-0 | BOLT; BRKT | 2 | 1108- | A | (B) M10X35 FLANGE IDN | ||
| 39 | I8-98009 438-A | PIPE; FUEL | 1 | 1108- | A | (A) | ||
| 97 | I8-98053 654-0 | BRACKET; CLIP | 1 | 1108- | A | (B) | ||
| 228 | I0-28050 825-0 | BOLT; BRKT,SEDIMENTER | 2 | 1108- | A | (A) M8X2 5 FLANGE | ||
| 32 | I8-98157 878-A | PIPE; DELIVERY,FUEL TANK | 1 | 1108- | A | (C) L=300 | ||
| 41 | I5-09707 030-1 | CLIP; FUEL PIPE,FUEL TANK | 3 | 1108- | A | (E) L=250 IDN | ||
| 32 | I8-98157 878-A | PIPE; DELIVERY,FUEL TANK | 1 | 1301- | A | ( C ) L=300 | ||
| 41 | I1-09704 102-0 | CLIP; FUEL PIPE,FUEL TANK | 6 | 1108- | A | (C) ID=14 | ||
| 32 | I7-00110 105-A | C | PIPE; DELIVERY,FUEL TANK | 1 | 1108- | A | (D) L=780 | |
| 304 | I0-91180 108-0 | NUT; BRKT | 3 | 1108- | A | (A) M8 FLANGE | ||
| 228 | I0-28051 050-0 | BOLT; BRKT,SEDIMENTER | 2 | 1108- | A | (B) M10X50 FLANGE | ||
| 39 | I8-98009 438-A | A | PIPE; FUEL | 1 | 1108- | A | (A) | |
| 279 | I0-91614 710-0 | WASHER | 2 | 1108- | A | ID=10.5 OD=26 | ||
| 32 | I0-01260 300-0 | PIPE; DELIVERY,FUEL TANK | 1 | 1108- | A | (B) L=110 SERVICED BY L=30 00 | ||
| 47 | I8-98117 709-A | PIPE; FUEL,RETURN | 1 | 1108- | A | L=539 | ||
| 39 | I8-98122 953-A | A | PIPE; FUEL | 2 | 1108- | A | (B) | |
| 39 | I8-98122 953-A | PIPE; FUEL | 2 | 1108- | A | (B) | ||
| 304 | I7-05110 010-A | NUT; BRKT | 2 | 1108- | A | (B) M10 FLANGE | ||
| 29 | I8-98156 579-A | HOSE; FUEL | 1 | 1108- | A | (A) | ||

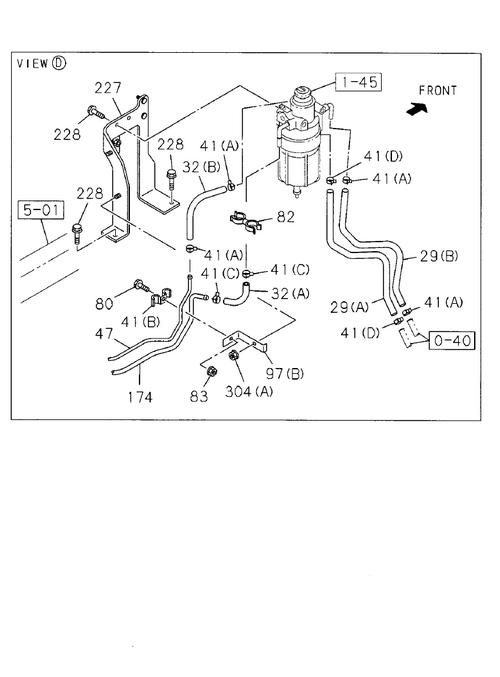

| 227 | I8-98044 366-3 | BRACKET; FUEL SEDIMENTER | 1 | 1108- | A | |||
| 228 | I0-28650 820-0 | BOLT; BRKT,SEDIMENTER | 2 | 1108- | A | (C) M8X2 0 FLANGE IDN | ||
| 82 | I8-94169 028-0 | CLIP; FUEL HOSE | 1 | 1108- | A | ID=13 & 16.5 | ||
| 303 | I0-28650 835-0 | BOLT; BRKT | 2 | 1108- | A | (A) M8X3 5 FLANGE | ||
| 41 | I1-09700 688-0 | CLIP; FUEL PIPE,FUEL TANK | 2 | 1108- | A | (B) ID=11 & 9 L=17.5 & 17.5 | ||
| 41 | I8-98150 357-0 | C | CLIP; FUEL PIPE,FUEL TANK | 6 | 1108- | A | (A) ID=13 | |
| 80 | I0-28650 820-0 | BOLT; CLIP,FUEL TANK | 2 | 1108- | A | M8X2 0 FLANGE IDN | ||
| 41 | I8-98008 098-0 | C | CLIP; FUEL PIPE,FUEL TANK | 4 | 1108- | A | (D) ID=16 |
