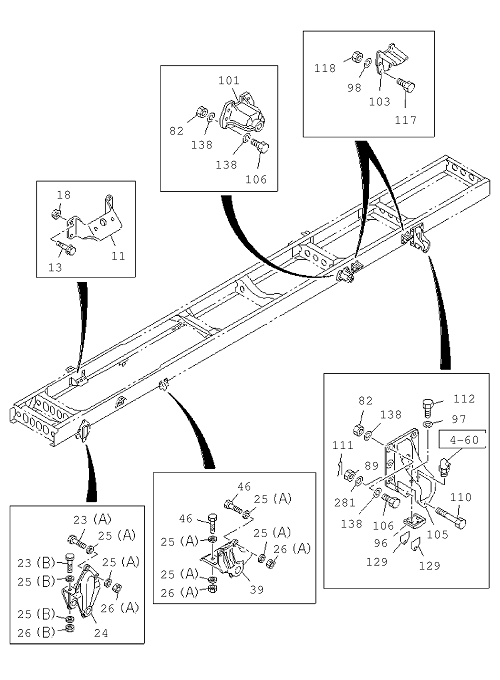

5-01 | FRAME AND OTHER PARTS
GIGA
GIGA FVR
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 207 | I8-97611 245-0 | SPACER; 4TH C/MBR | 2 | 1108- | B | |||
| 86 | I8-97695 022-A | MEMBER; CROSS,RR SUSP RR | 1 | 1108- | ABC | |||
| 2 | I8-97695 001-A | MEMBER; CROSS,1ST | 1 | 1403-1405 | D | |||
| 86 | I8-97695 022-A | MEMBER; CROSS,RR SUSP RR | 1 | 1406- | BC | P90 PROP SHAFT<C5T> | ||
| 130 | I8-97695 020-A | MEMBER; CROSS,END | 1 | 1406- | BC | P90 PROP SHAFT<C5T> | ||
| 25 | I1-09503 316-0 | WASHER; PL,BRKT | 8 | 1108- | ABC | (B) ID=16.2 | ||
| 345 | I8-97695 004-A | MEMBER; CROSS,5TH | 1 | 1108- | C | |||
| 26 | I7-05014 012-A | NUT; BRKT,SPR | 14 | 1312-1402 | ABC | (A) M14 | ||
| 23 | I0-20951 660-0 | BOLT; BRKT,SPR | 4 | 1108- | ABC | (B) M16X60 | ||
| 26 | I7-05014 012-A | NUT; BRKT,SPR | 14 | 1108- | ABC | (A) M14 | ||
| 89 | I0-91116 514-0 | NUT; LEAF SPR STOPPER | 2 | 1108- | ABC | M14 SLOTTED | ||
| 544 | I8-97615 598-0 | PLATE; CAB FRT MTG | 2 | 1108- | C | |||
| 97 | I0-91510 514-0 | WASHER; LK,PAD | 4 | 1108- | ABC | ID=14.2 | ||
| 24 | I8-98018 840-0 | BRACKET; FRT SPR,FRT | 1 | 1108- | L | ABC | ||
| 202 | I8-97610 872-0 | SPACER; 3RD C/MBR | 2 | 1108- | ABC | |||
| 110 | I1-09000 007-0 | BOLT; LEAF SPR STOPPER | 2 | 1108- | ABC | |||
| 24 | I8-98018 841-0 | BRACKET; FRT SPR,FRT | 1 | 1108- | R | ABC | ||
| 103 | I1-53356 057-0 | STOPPER; SUB SPR | 4 | 1108- | ABC | |||
| 19 | I8-97695 002-A | MEMBER; CROSS,2ND | 1 | 1403-1405 | D | |||
| 82 | I7-05014 012-A | NUT; BRKT | 24 | 1312-1402 | ABC | M14 | ||
| 101 | I1-53353 081-2 | BRACKET; RR SPR, FRT | 1 | 1403- | B | GVR-TH | ||
| 101 | I1-53353 078-1 | BRACKET RR SPR FRT,FVR | 1 | 1403- | AB | |||
| 1 | I7-97524 505-A | FRAME; ASM | 1 | 1108- | B | FVR34-P (5050) | ||
| 202 | I8-97610 873-0 | SPACER; 3RD C/MBR | 1 | 1403- | B | GVR-TH | ||
| 345 | I8-97695 004-A | MEMBER; CROSS,5TH | 1 | 1406- | C | P90 PROP SHAFT<C5T> | ||
| 4 | I7-05014 012-A | NUT; 1ST C/MBR TO S/MBR | 2 | 1403- | ABCD | M14 | ||
| 344 | I8-97695 004-A | MEMBER; CROSS,4TH | 1 | 1406- | BC | P90 PROP SHAFT<C5T> | ||
| 11 | I8-97619 549-0 | BRACKET; ENG MTG | 2 | 1108- | AB | |||
| 39 | I8-98043 648-0 | BRACKET; FRT SPR,RR | 1 | 1108- | L | ABC | ||
| 132 | I7-05012 010-A | NUT; END C/MBR | 4 | 1108- | ABC | M12 | ||
| 281 | I0-91610 614-0 | WASHER; LEAF SPR STOPPER | 4 | 1108- | ABC | |||
| 19 | I8-97695 002-A | MEMBER; CROSS,2ND | 1 | 1108- | ABC | |||
| 24 | I8-98018 841-0 | A | BRACKET; FRT SPR,FRT | 1 | 1108- | R | ABC | |
| 69 | I8-97619 889-0 | GUSSET; RR SUSP,UPR | 4 | 1108- | ABC | (A) | ||
| 545 | I8-97611 245-0 | SPACER; 5TH C/MBR | 2 | 1108- | C | |||
| 148 | I8-97611 039-0 | SPACER; C/MBR | 2 | 1108- | ABC | |||
| 118 | I7-05014 012-A | C | NUT; STOPPER | 16 | 1108- | ABC | M14 | |
| 82 | I7-05014 012-A | NUT; BRKT | 24 | 1108- | ABC | M14 | ||
| 8 | I8-97611 027-0 | GUSSET; 1ST C/MBR | 2 | 1108- | ABC | |||
| 2 | I8-97695 001-A | MEMBER; CROSS,1ST | 1 | 1406- | D | |||
| 26 | I0-91110 516-0 | NUT; BRKT,SPR | 4 | 1108- | ABC | (B) M16 | ||
| 82 | I7-05014 012-A | NUT; BRKT | 24 | 1403- | ABCD | M14 | ||
| 19 | I8-97695 002-A | MEMBER; CROSS,2ND | 1 | 1305- | ABC | |||
| 46 | I0-20951 450-0 | BOLT; BRKT FIX | 8 | 1108- | ABC | M14X50 | ||
| 132 | I7-05012 010-A | NUT; END C/MBR | 4 | 1312- | ABC | M12 | ||
| 138 | I0-91510 814-0 | WASHER; LK,BRKT | 24 | 1108- | ABC | ID=14.2 | ||
| 2 | I8-97695 001-A | MEMBER; CROSS,1ST | 1 | 1305- | ABC | |||
| 344 | I8-97695 004-A | MEMBER; CROSS,4TH | 1 | 1305- | ABC | |||
| 105 | I1-53354 064-A | BRACKET RR SPR RR,FVR | 1 | 1403- | AB | |||
| 69 | I8-97618 452-0 | GUSSET; RR SUSP, UPR | 1 | 1403- | L | AB | ( C ) GVR-TH, WHEEL BASE 3400 MM (34W) | |
| 69 | I8-97619 890-0 | GUSSET; RR SUSP,UPR | 4 | 1108- | ABC | (B) | ||
| 26 | I7-05014 012-A | C | NUT; BRKT,SPR | 14 | 1108- | ABC | (A) M14 | |
| 132 | I0-91110 512-0 | C | NUT; END C/MBR | 4 | 1108- | ABC | M12 | |
| 344 | I8-97695 004-A | MEMBER; CROSS,4TH | 1 | 1108- | ABC | |||
| 129 | I1-53359 062-1 | SHIM; SIDE | 2 | 1108- | ABC | T=3 . 2 | ||
| 69 | I8-97618 453-0 | GUSSET; RR SUSP, UPR | 2 | 1403- | AB | ( D ) GVR-TH, WHEEL BASE 3400 MM (34W) | ||
| 34 | I8-97695 018-A | GUSSET;LH,3RD CROSSMEMBER | 1 | 1305- | L | ABC | (B) LOWER | |
| 101 | I1-53353 078-1 | BRACKET; RR SPR,FRT | 2 | 1108- | ABC | |||
| 118 | I7-05014 012-A | NUT; STOPPER | 16 | 1108- | ABC | M14 | ||
| 1 | I8-97524 605-A | FRAME; ASM | 1 | 1108- | C | FVR34-S (6050) | ||
| 2 | I8-97695 001-A | MEMBER; CROSS,1ST | 1 | 1406- | BC | P90 PROP SHAFT<C5T> | ||
| 24 | I8-98018 840-0 | A | BRACKET; FRT SPR,FRT | 1 | 1108- | L | ABC | |
| 207 | I8-97611 244-0 | SPACER; 4TH C/MBR | 2 | 1108- | A C | |||
| 39 | I8-98043 649-0 | BRACKET; FRT SPR,RR | 1 | 1108- | R | ABC | ||
| 57 | I8-97695 022-A | MEMBER; CROSS,RR SUSP FRT | 1 | 1108- | ABC | |||
| 105 | I1-53354 064-A | BRACKET; RR SPR,RR | 2 | 1108- | ABC | |||
| 118 | I7-05014 012-A | NUT; STOPPER | 16 | 1312-1402 | ABC | M14 | ||
| 19 | I8-97695 002-A | MEMBER; CROSS,2ND | 1 | 1406- | BC | P90 PROP SHAFT<C5T> | ||
| 98 | I0-91510 814-0 | WASHER; LK,STOPPER | 16 | 1108- | ABC | ID=14.2 | ||
| 13 | I0-28661 235-0 | BOLT; BRKT,ENG MTG | 8 | 1108- | ABC | M12X35 FLANGE | ||
| 1 | I7-97524 425-A | FRAME; ASM | 1 | 1108- | A | FVR34-L (4250) | ||
| 105 | I1-53354 073-1 | BRACKET; RR SPR, RR | 1 | 1403- | B | GVR-TH | ||
| 4 | I7-05014 012-A | NUT; 1ST C/MBR TO S/MBR | 2 | 1312-1402 | ABC | M14 | ||
| 34 | I8-97695 016-A | MEMBER; CROSS,3RD | 1 | 1305- | ABC | (A) UPPER | ||
| 33 | I8-97611 040-0 | SPACER; 2ND C/MBR,UPR | 2 | 1108- | ABC | |||
| 106 | I0-20951 450-0 | BOLT; BRKT | 24 | 1108- | ABC | M14X50 | ||
| 18 | I0-91180 212-0 | NUT; BRKT,ENG MTG | 8 | 1108- | ABC | M12 FLANGE | ||
| 34 | I8-97610 854-2 | MEMBER; CROSS,3RD | 1 | 1108- | ABC | |||
| 130 | I8-97695 020-A | MEMBER; CROSS,END | 1 | 1305- | ABC | |||
| 544 | I8-97611 030-0 | PLATE; CAB FRT MTG | 2 | 1108- | AB | |||
| 69 | I8-97618 451-0 | GUSSET; RR SUSP, UPR | 1 | 1403- | R | AB | ( C ) GVR-TH, WHEEL BASE 3400 MM (34W) | |
| 112 | I0-20851 435-0 | BOLT; PAD | 4 | 1108- | ABC | M14X35 | ||
| 19 | I8-97695 002-A | MEMBER; CROSS,2ND | 1 | 1406- | D | |||
| 57 | I8-97695 022-A | MEMBER; CROSS,RR SUSP FRT | 1 | 1305- | ABC | |||
| 130 | I8-97695 020-A | MEMBER; CROSS,END | 1 | 1108- | ABC | |||
| 69 | I8-97611 314-0 | GUSSET; RR SUSP, UPR | 2 | 1403- | AB | ( F ) GVR-TH, WHEEL BASE 3400 MM (34W) | ||
| 82 | I7-05014 012-A | C | NUT; BRKT | 24 | 1108- | ABC | M14 | |
| 2 | I8-97695 001-A | MEMBER; CROSS,1ST | 1 | 1108- | ABC | |||
| 86 | I8-97611 312-1 | MEMBER; CROSS, RR SUSP RR | 1 | 1403- | B | GVR-TH | ||
| 25 | I8-98010 627-1 | WASHER; PL,BRKT | 28 | 1108- | ABC | (A) ID=15 | ||
| 117 | I0-20951 450-0 | BOLT; STOPPER | 16 | 1108- | ABC | M14X50 | ||
| 11 | I8-97619 550-0 | BRACKET; ENG MTG | 2 | 1108- | C | |||
| 23 | I0-20951 450-0 | BOLT; BRKT,SPR | 6 | 1108- | ABC | (A) M14X50 | ||
| 26 | I7-05014 012-A | NUT; BRKT,SPR | 14 | 1403- | ABCD | (A) M14 | ||
| 57 | I8-97695 022-A | MEMBER; CROSS,RR SUSP FRT | 1 | 1406- | BC | P90 PROP SHAFT<C5T> | ||
| 129 | I1-53359 061-1 | SHIM; SIDE | 2 | 1108- | ABC | T=4 . 5 | ||
| 118 | I7-05014 012-A | NUT; STOPPER | 16 | 1403- | ABCD | M14 | ||
| 131 | I0-50541 230-0 | BOLT; END C/MBR | 4 | 1108- | ABC | M12X3 0 W/LK WASHER | ||
| 34 | I8-97695 017-A | GUSSET;RH,3RD CROSSMEMBER | 1 | 1305- | R | ABC | (B) LOWER | |
| 96 | I1-53359 047-0 | PAD; RR SPR | 2 | 1108- | ABC | |||
| 111 | I0-81123 028-0 | PIN; SPLIT,LEAF SPR STOPPER | 2 | 1108- | ABC | OD=2.8 L=28 | ||
| 69 | I8-97611 280-0 | GUSSET; RR SUSP, UPR | 2 | 1403- | AB | ( E ) GVR-TH, WHEEL BASE 3400 MM (34W) |
