2-30 | GEAR SHIFTER AND QUADRANT BOX
GIGA
GIGA FVZ
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 225 | I1-33549 583-0 | WASHER; LK,QUAD BOX | 14 | 1104- | FVZ | |||
| 304 | I1-33511 534-0 | BLOCK; SHIFT SHAFT | 1 | 1310- | GVZ | |||
| 497 | I1-33119 252-0 | BALL; SWITCH | 1 | 1104- | FVZ | |||
| 569 | I1-33529 128-0 | PIN; QUADRANT BOX | 2 | 1104- | FVZ | |||
| 025 | IE-88807 600-0 | ARM; SHIFT,2ND & 3RD | 1 | 1310- | GVZ | |||
| 191 | I1-33549 583-0 | WASHER; LK | 2 | 1306- | FVZ | |||
| 060 | I1-36129 025-0 | WASHER; LK | 6 | 1608- | FVZ | |||

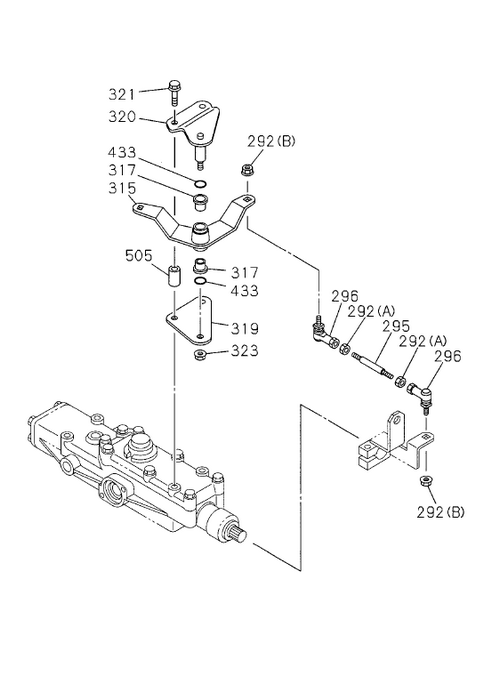

| 315 | I8-98085 738-0 | LEVER; SELECT | 1 | 1104- | FVZ | |||

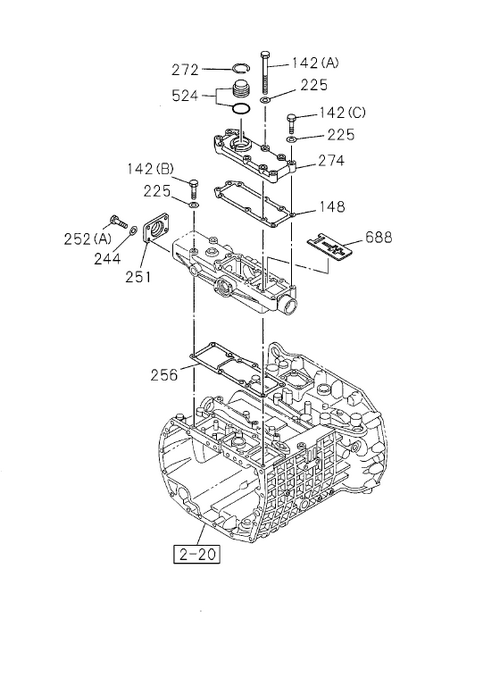

| 256 | IE-88806 380-0 | GASKET; QUAD BOX TO TRANS CASE | 1 | 1310- | GVZ | |||
| 317 | I1-09330 119-0 | BUSHING; LEVER | 2 | 1104-1309 | GVZ | |||

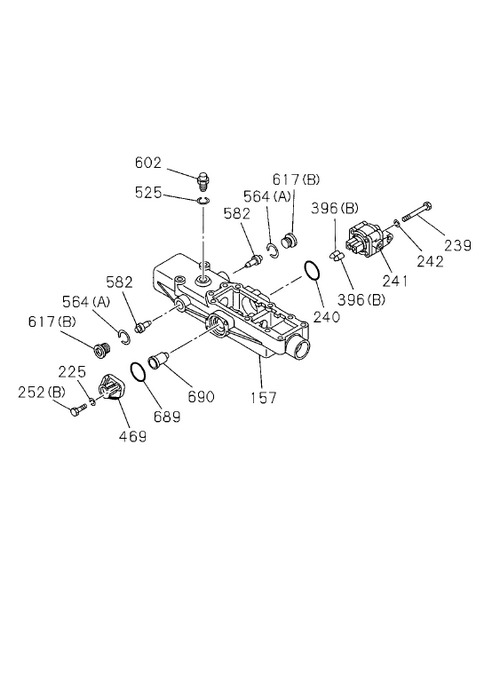

| 157 | I1-33549 570-0 | BOX; QUAD,TRANS | 1 | 1104- | FVZ | |||

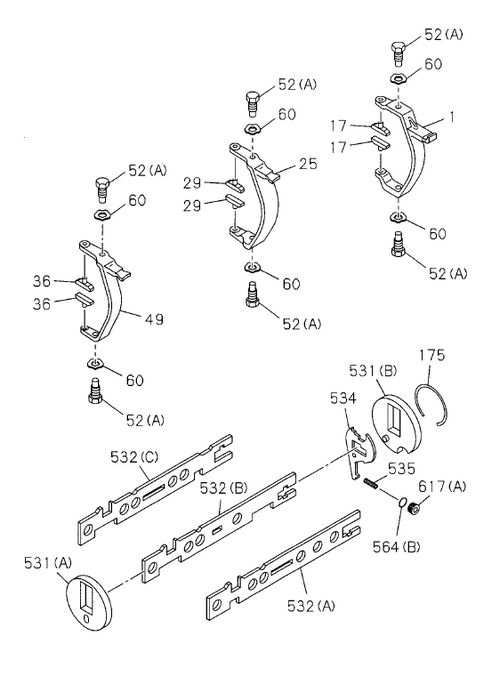

| 532 | I1-33531 493-0 | PLATE; SHIFT FORK | 1 | 1104- | FVZ | (B) | ||
| 602 | I1-34539 113-0 | PLUNGER; DETENT | 1 | 1104- | FVZ | |||
| 130 | I1-33521 181-0 | LEVER; SHIFT,INTERNAL | 1 | 1310- | GVZ | |||
| 142 | IE-81094 000-0 | BOLT; QUAD BOX | 4 | 1310- | GVZ | (B) M10X35 | ||
| 048 | I8-98031 634-0 | LEVER; 4TH,SHIFT | 1 | 1310- | GVZ | |||
| 356 | I1-33519 197-0 | PISTON; AIR CYL | 1 | 1306- | FVZ | |||

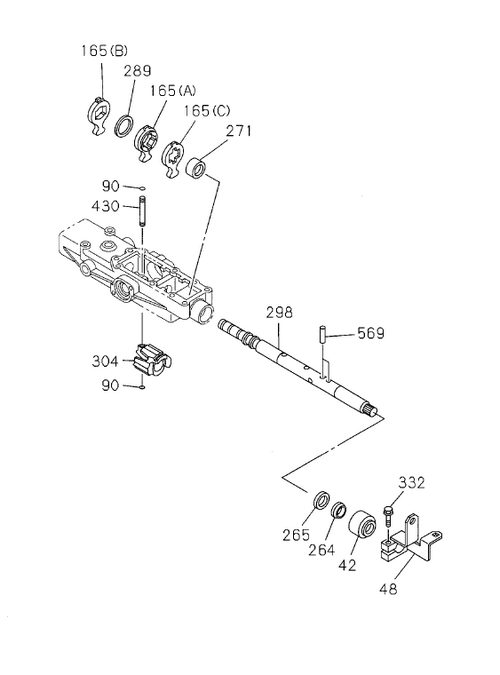

| 298 | I1-33522 209-0 | SHAFT; SHIFT LEVER | 1 | 1310- | GVZ | |||
| 345 | I1-33519 095-0 | BLOCK; SHIFT,RANGE CHANGE | 2 | 1104- | FVZ | |||
| 036 | I1-33519 081-0 | BLOCK; SHIFT,4TH & 5TH | 2 | 1104- | FVZ | EXC. PTO ZF TRANS RR | ||
| 430 | I1-33549 493-0 | PIN; SPR,SHIFT ROD | 1 | 1104- | FVZ | |||
| 272 | I1-44519 217-0 | RING; SNAP,QUAD BOX | 1 | 1104-1607 | FVZ | |||
| 001 | IE-88754 990-0 | ARM; SHIFT,1ST & REV | 1 | 1310- | GVZ | |||
| 350 | IE-88736 910-0 | SCREW; SHIFT ARM | 1 | 1310- | GVZ | |||
| 104 | I1-33549 353-0 | PLUG; PLATE | 1 | 1310- | GVZ | |||
| 244 | I1-33549 583-0 | WASHER; LK,COVER | 4 | 1104- | FVZ | |||
| 349 | I1-33549 592-0 | BOLT; EYE,AIR HOSE | 4 | 1104- | FVZ | M14 | ||
| 295 | I0-84000 805-0 | ROD; LINK,RELAY LEVER | 1 | 1104- | FVZ | M8 L=50 | ||

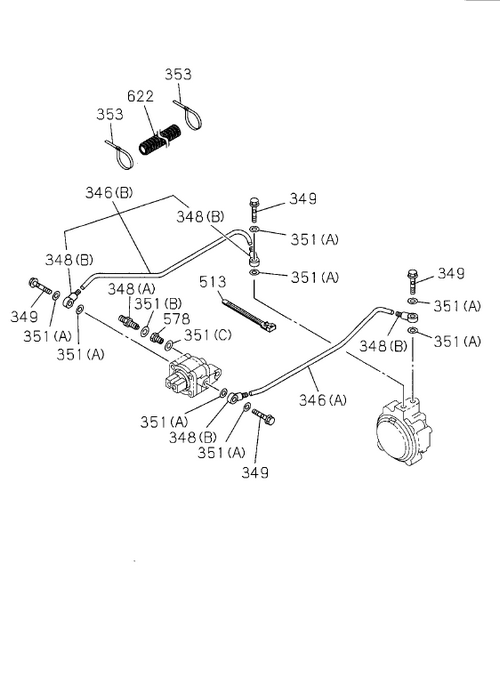

| 346 | I1-33549 598-0 | HOSE; AIR | 1 | 1104- | FVZ | (B) | ||
| 165 | I1-33549 603-0 | LEVER; SHIFT | 1 | 1306- | FVZ | (B) | ||
| 497 | IE-88707 110-0 | BALL; SWITCH | 1 | 1310- | GVZ | |||
| 692 | IE-55685 100-0 | GASKET; VALVE | 1 | 1310- | GVZ | |||
| 277 | I1-33539 107-0 | PLATE; SPRING SEAT | 2 | 1104- | FVZ | |||
| 172 | IE-55685 100-0 | GASKET; NEUTRAL SW | 1 | 1310- | GVZ | |||
| 470 | IE-88705 900-0 | GASKET; SPRING COVER | 2 | 1310- | GVZ | |||
| 296 | I1-09760 108-0 | ROD END | 2 | 1104- | FVZ | |||
| 239 | I1-33549 585-0 | BOLT; CUT OFF VALVE | 4 | 1104- | FVZ | |||
| 321 | I8-97178 725-0 | BOLT; BRKT,RELAY LEVER | 1 | 1310- | GVZ | (C) M10X35 L=65 | ||
| 027 | I1-33569 042-0 | BUSHING; SHIFT ROD | 1 | 1310- | GVZ | |||
| 305 | I1-33549 233-0 | BOOT; LEVER SHAFT | 1 | 1310- | GVZ | |||
| 324 | I0-28051 060-0 | BOLT; SHAFT | 1 | 1310- | GVZ | M10X60 FLANGE | ||
| 148 | I1-33542 064-0 | GASKET; QUAD BOX | 1 | 1104- | FVZ | |||
| 049 | I8-98489 249-0 | ARM; SHIFT,4TH & 5TH | 1 | 1710- | FVZ | |||
| 622 | I1-83129 017-0 | TUBE; CORRUGATE | 1 | 1104- | FVZ | L=100 ID=22 L=350 | ||
| 534 | I1-33539 087-0 | LEVER; LOCK,SHIFT PLATE | 1 | 1104- | FVZ | |||
| 332 | I0-28650 840-0 | BOLT; 4TH,SHIFT LEVER | 1 | 1104- | FVZ | M8X40 FLANGE | ||
| 240 | I1-33549 198-0 | GASKET; CUT OFF VALVE | 1 | 1104- | FVZ | |||
| 142 | I1-33549 584-0 | BOLT; QUAD BOX | 2 | 1104- | FVZ | (B) M8X75 | ||
| 175 | I1-33539 103-0 | RING; STOPPER,SHIFT LEVER | 1 | 1104- | FVZ | |||
| 398 | IE-27715 320-0 | SWITCH; REV LAMP | 1 | 1310- | GVZ | |||
| 392 | I1-33119 249-0 | GASKET; PLUG & SW | 1 | 1104- | FVZ | |||
| 500 | I1-33119 299-0 | GASKET; SW | 1 | 1104- | FVZ | |||
| 359 | I1-33519 093-0 | GASKET; AIR CYL | 1 | 1104- | FVZ | |||
| 398 | I8-98292 810-0 | SWITCH; REV LAMP | 1 | 1104-1607 | FVZ | |||
| 358 | I1-33519 188-0 | NUT; SHIFT ROD | 1 | 1104- | FVZ | |||
| 315 | I8-98032 139-0 | LEVER; SELECT | 1 | 1310- | GVZ | |||
| 689 | I1-33542 063-0 | GASKET; COVER | 1 | 1104- | FVZ | |||
| 354 | I1-33519 045-0 | SEAL; AIR CYL | 1 | 1104- | FVZ | |||
| 289 | I1-33549 491-0 | SEAL; OIL,CONT SHAFT,QUAD BOX | 1 | 1104- | FVZ | |||

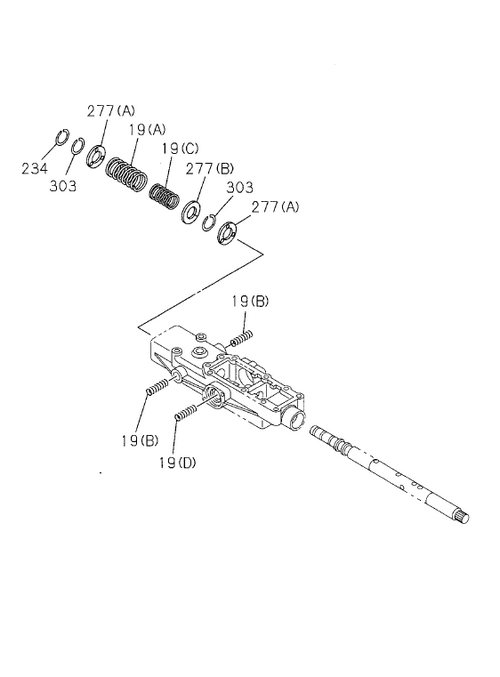

| 019 | I1-33539 027-0 | SPRING; COIL COMP | 1 | 1104- | FVZ | (A) | ||
| 241 | I1-33549 407-0 | VALVE; CUT OFF | 1 | 1104-1607 | FVZ | |||
| 036 | I8-98489 250-0 | BLOCK; SHIFT,4TH & 5TH | 2 | 1710- | FVZ | PTO ZF TRANS RR | ||
| 531 | I1-33539 044-0 | PLATE; BEARING | 1 | 1104- | FVZ | (A) | ||
| 359 | IE-88752 920-0 | GASKET; AIR CYL | 1 | 1310- | GVZ | (B) | ||
| 564 | I1-33119 249-0 | SEAL; RING | 2 | 1306- | FVZ | (A) | ||
| 271 | I1-33549 124-0 | BUSHING; QUAD BOX | 1 | 1104- | FVZ | |||
| 171 | IE-88803 150-0 | SWITCH; NEUTRAL | 1 | 1310- | GVZ | |||
| 360 | I1-33119 252-0 | BALL; AIR CYL | 1 | 1104- | FVZ | |||
| 359 | IE-88712 580-0 | GASKET; AIR CYL | 1 | 1310- | GVZ | (C) | ||
| 319 | I8-98085 740-0 | BRACKET; SELECT LEVER | 1 | 1104- | FVZ | |||
| 348 | I1-09654 246-0 | CONNECTOR; AIR HOSE | 1 | 1104- | FVZ | (A) M12 STRAIGHT | ||
| 535 | I1-33539 049-0 | SPRING; LEVER | 1 | 1104- | FVZ | |||
| 265 | I1-33549 118-0 | SEAL; OIL,SHIFT | 1 | 1104- | FVZ | |||
| 019 | IE-88713 950-0 | SPRING; COIL COMP | 1 | 1310- | GVZ | (B) | ||
| 171 | I1-33119 627-0 | SWITCH; NEUTRAL | 1 | 1306- | FVZ | |||
| 274 | I1-33549 579-0 | COVER; SHAFT,QUAD BOX | 1 | 1104-1607 | FVZ | |||
| 393 | I1-33119 298-0 | PIN; SW | 1 | 1104- | FVZ | |||
| 335 | I1-33659 220-0 | COLLAR; DIST,RELAY LEVER ASM | 1 | 1310- | GVZ | |||
| 165 | I1-33549 489-0 | LEVER; SHIFT | 1 | 1104- | FVZ | (A) | ||
| 531 | I1-33539 047-0 | PLATE; BEARING | 1 | 1104- | FVZ | (B) | ||
| 472 | I1-33119 596-0 | EYE; LIFTING | 1 | 1310- | GVZ | |||
| 042 | I1-33549 589-0 | CAP; QUAD BOX | 1 | 1104- | FVZ | |||
| 243 | I1-33119 630-0 | BOLT; COVER | 2 | 1310- | GVZ | (A) | ||
| 172 | I1-33119 249-0 | GASKET; NEUTRAL SW | 1 | 1104- | FVZ | |||
| 352 | I1-33531 495-0 | ROD; SHIFT,RANGE CHANGE | 1 | 1104-1305 | FVZ | |||
| 446 | IE-88744 500-0 | RING; SNAP,SPR SEAT | 2 | 1310- | GVZ | |||
| 285 | IE-20142 100-0 | BREATHER; AIR,QUAD BOX | 1 | 1310- | GVZ | |||
| 538 | IE-88702 590-0 | COVER; DETENT | 1 | 1310- | GVZ | |||
| 532 | I1-33531 494-0 | PLATE; SHIFT FORK | 1 | 1104- | FVZ | (C) | ||
| 052 | I1-33519 196-0 | BOLT; SHIFT ARM | 2 | 1306- | FVZ | (B) | ||
| 048 | I8-98085 725-0 | LEVER; 4TH,SHIFT | 1 | 1104- | FVZ | |||
| 321 | I0-28751 025-0 | BOLT; BRKT,RELAY LEVER | 1 | 1310- | GVZ | (B) M10X25 FLANGE | ||
| 178 | IE-55685 100-0 | GASKET; PLUG | 1 | 1310- | GVZ | |||
| 090 | I1-33549 494-0 | RING; SNAP,SHIFT ROD | 2 | 1104- | FVZ | |||
| 273 | IE-88713 780-0 | PIN; SPR,STOPPER | 1 | 1310- | GVZ | |||
| 332 | I0-29261 060-0 | BOLT; 4TH,SHIFT LEVER | 1 | 1310- | GVZ | |||
| 553 | I1-33119 602-0 | ADAPTER; AIR | 1 | 1310- | GVZ | |||
| 356 | IE-88751 790-0 | PISTON; AIR CYL | 1 | 1310- | GVZ | |||
| 320 | I8-98085 739-0 | SHAFT; LEVER | 1 | 1104- | FVZ | |||
| 251 | I1-33549 590-0 | COVER; SIDE | 1 | 1104- | FVZ | |||
| 142 | I1-33549 587-0 | BOLT; QUAD BOX | 4 | 1104- | FVZ | (C) M8X40 | ||
| 690 | I1-33549 496-0 | PIN; STOP | 1 | 1104- | FVZ | |||
| 347 | I1-33511 529-0 | ARM; SHIFT,RANGE CHANGE | 1 | 1104- | FVZ | |||
| 287 | I8-98372 703-0 | COVER; AIR BREATHER | 1 | 1710- | FVZ | |||
| 582 | I1-33549 487-0 | BOLT; SPRING GUIDE | 2 | 1104- | FVZ | |||
| 393 | I1-33549 394-0 | PIN; SW | 1 | 1310- | GVZ | |||
| 346 | I8-98351 447-0 | HOSE; AIR | 1 | 1608- | FVZ | (A) | ||
| 395 | I1-33549 497-0 | GASKET; PLUNGER | 1 | 1104- | FVZ | |||
| 541 | I1-33119 300-0 | PLATE; SWITCH | 1 | 1104- | FVZ | |||
| 001 | I1-33511 657-0 | ARM; SHIFT,1ST & REV | 1 | 1104- | FVZ | |||
| 251 | IE-88804 770-0 | COVER; SIDE | 1 | 1310- | GVZ | |||
| 513 | I1-09707 162-1 | CLIP; BAND | 1 | 1402- | GVZ | (A) L=180 ; MIXER | ||
| 252 | I1-33549 581-0 | BOLT; SIDE COVER | 2 | 1104- | FVZ | (B) M8X30 | ||
| 617 | I1-33119 619-0 | PLUG | 2 | 1104- | FVZ | (B) | ||
| 617 | I1-33539 109-0 | PLUG | 1 | 1104- | FVZ | (A) | ||
| 253 | IE-88806 390-0 | GASKET; SIDE COVER | 1 | 1310- | GVZ | |||
| 261 | I1-33531 498-0 | ROD; GEAR CONT | 1 | 1310- | GVZ | |||
| 025 | I1-33511 642-0 | ARM; SHIFT,2ND & 3RD | 1 | 1104- | FVZ | |||
| 347 | I1-33511 671-0 | ARM; SHIFT,RANGE CHANGE | 1 | 1310- | GVZ | |||
| 049 | I1-33511 537-0 | ARM; SHIFT,4TH & 5TH | 1 | 1310- | GVZ | |||
| 688 | I1-33549 572-0 | SHIFT; INTERLOCK | 1 | 1104- | FVZ | |||
| 289 | I1-33542 061-0 | SEAL; OIL,CONT SHAFT,QUAD BOX | 1 | 1310- | GVZ | |||
| 304 | I1-33549 492-0 | BLOCK; SHIFT SHAFT | 1 | 1104- | FVZ | |||
| 353 | I1-33549 530-0 | CLIP; AIR HOSE | 2 | 1608- | FVZ | |||
| 019 | I1-33539 052-0 | SPRING; COIL COMP | 2 | 1310- | GVZ | (A) | ||
| 351 | I1-33549 578-0 | GASKET; CONNECTOR | 8 | 1104- | FVZ | (A) | ||
| 019 | I1-33539 093-0 | SPRING; COIL COMP | 1 | 1608- | FVZ | (C) | ||
| 165 | I1-33549 488-0 | LEVER; SHIFT | 1 | 1104- | FVZ | (C) | ||
| 564 | I1-33549 578-0 | SEAL; RING | 1 | 1104- | FVZ | (B) | ||
| 054 | IE-88702 770-0 | PIN; SPR,SHIFT BLOCK | 1 | 1310- | GVZ | |||
| 321 | I0-28151 060-0 | BOLT; BRKT,RELAY LEVER | 1 | 1310- | GVZ | (A) M10X60 FLANGE | ||
| 355 | I1-33519 088-0 | CUP; PISTON, AIR CYL | 2 | 1104-1305 | FVZ | |||
| 157 | I1-33541 537-0 | BOX; QUAD,TRANS | 1 | 1310- | GVZ | |||
| 524 | I1-33549 501-0 | DETENT; QUAD BOX | 1 | 1104-1607 | FVZ | |||
| 513 | I0-95325 586-0 | CLIP; BAND | 1 | 1402- | FVZ | (B) ID=16X2 L=50 ; MIXER | ||
| 348 | I1-33549 139-0 | CONNECTOR; AIR HOSE | 4 | 1104-1305 | FVZ | (B) | ||
| 353 | I1-33549 475-0 | CLIP; AIR HOSE | 2 | 1306-1607 | FVZ | |||
| 411 | I1-33119 249-0 | GASKET; REV LAMP SW | 1 | 1104- | FVZ | |||
| 274 | I8-98351 384-0 | COVER; SHAFT,QUAD BOX | 1 | 1608- | FVZ | |||
| 017 | I1-33519 172-0 | BLOCK; SHIFT,1ST & REV | 2 | 1104- | FVZ | |||
| 513 | I5-09707 030-1 | CLIP; BAND | 2 | 1104-1104 | GVZ | (A) L=250 ; MIXER | ||
| 319 | I1-33657 816-0 | BRACKET; SELECT LEVER | 1 | 1310- | GVZ | |||
| 525 | I1-33119 286-0 | RING; DETENT | 1 | 1104- | FVZ | |||
| 321 | I0-28065 813-0 | BOLT; BRKT,RELAY LEVER | 2 | 1104- | FVZ | M8X130 FLANGE | ||
| 287 | I1-34141 026-0 | COVER; AIR BREATHER | 1 | 1104- | FVZ | |||
| 234 | I1-44519 224-0 | RING; SNAP | 1 | 1104- | FVZ | |||
| 252 | IE-80847 000-0 | BOLT; SIDE COVER | 4 | 1310- | GVZ | |||
| 509 | I1-33119 603-0 | ADAPTER | 1 | 1310- | GVZ | |||
| 505 | I1-33659 186-1 | SPACER; BRKT | 2 | 1104- | FVZ | L=24.5 | ||
| 292 | I1-09440 062-1 | NUT; LINK ROD | 2 | 1104-1309 | GVZ | (B) M8 FLANGE | ||
| 303 | I1-33539 040-0 | RING; SNAP,SHAFT | 2 | 1104-1607 | FVZ | |||
| 617 | I1-33119 605-0 | PLUG | 1 | 1310- | GVZ | |||
| 532 | IE-88723 280-0 | PLATE; SHIFT FORK | 1 | 1310- | GVZ | (A) | ||
| 545 | I1-33549 383-0 | VALVE; POPPET | 1 | 1310- | GVZ | |||
| 298 | I1-33522 205-0 | SHAFT; SHIFT LEVER | 1 | 1104- | FVZ | |||
| 469 | I8-98304 308-0 | COVER; SPRING,QUAD BOX | 1 | 1104-1607 | FVZ | |||
| 351 | I8-98251 344-0 | GASKET; CONNECTOR | 1 | 1401- | FVZ | (B) ID=12.2 OD=17.2 | ||
| 513 | I5-09707 031-1 | CLIP; BAND | 1 | 1104- | FVZ | (A) L=140 | ||

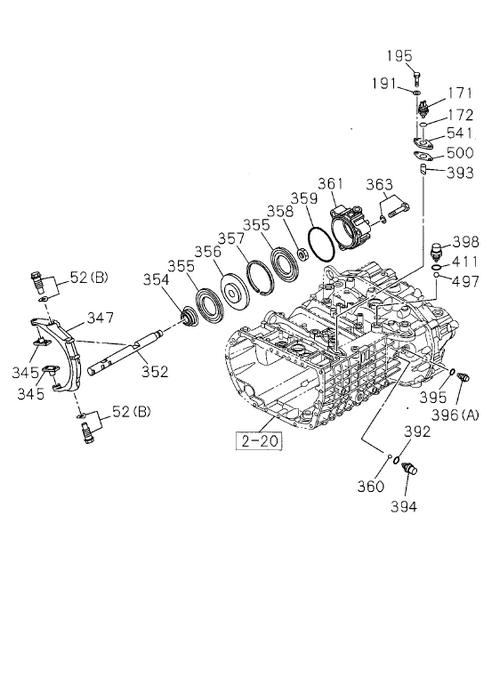

| 361 | I1-33519 092-0 | CYLINDER; AIR,SHIFT | 1 | 1104- | FVZ | |||
| 242 | I1-33549 583-0 | WASHER; CUT OFF VALVE | 4 | 1104- | FVZ | |||
| 052 | I1-33519 190-0 | BOLT; SHIFT ARM | 6 | 1104- | FVZ | (A) | ||
| 277 | IE-88765 670-0 | PLATE; SPRING SEAT | 1 | 1310- | GVZ | (B) | ||
| 252 | I1-33549 591-0 | BOLT; SIDE COVER | 4 | 1104- | FVZ | (A) M8X20 | ||
| 351 | I1-33549 554-0 | GASKET; CONNECTOR | 1 | 1104- | FVZ | (C) | ||
| 049 | I1-33511 664-0 | ARM; SHIFT,4TH & 5TH | 1 | 1104-1709 | FVZ | |||
| 292 | I9-09111 508-A | NUT; LINK ROD | 2 | 1104- | FVZ | (A) M8 | ||
| 358 | IE-91602 000-0 | NUT; SHIFT ROD | 1 | 1310- | GVZ | |||
| 396 | I1-33539 084-0 | PLUNGER; SHIFT ROD | 1 | 1310- | GVZ | (A) | ||
| 019 | I1-33539 104-0 | SPRING; COIL COMP | 1 | 1104-1607 | FVZ | (C) | ||
| 351 | I1-09630 084-0 | GASKET; CONNECTOR | 1 | 1104-1312 | FVZ | (B) ID=12.2 OD=17.2 | ||
| 346 | I1-33549 618-0 | HOSE; AIR | 1 | 1306-1607 | FVZ | (A) | ||
| 469 | IE-88702 590-0 | COVER; SPRING,QUAD BOX | 1 | 1310- | GVZ | |||
| 243 | I1-33119 609-0 | BOLT; COVER | 2 | 1310- | GVZ | (B) | ||
| 029 | I1-33519 081-0 | BLOCK; SHIFT,2ND & 3RD | 2 | 1104- | FVZ | |||
| 019 | I1-33549 221-0 | SPRING; COIL COMP | 1 | 1104-1607 | FVZ | (D) | ||
| 019 | I1-33539 030-0 | SPRING; COIL COMP | 2 | 1306- | FVZ | (B) | ||
| 578 | I1-33549 553-0 | CONNECTOR | 1 | 1104- | FVZ | |||
| 359 | IE-88730 080-0 | GASKET; AIR CYL | 1 | 1310- | GVZ | (A) | ||
| 019 | I8-98351 385-0 | SPRING; COIL COMP | 1 | 1608- | FVZ | (D) | ||
| 359 | IE-14344 000-0 | GASKET; AIR CYL | 1 | 1310- | GVZ | (D) | ||
| 357 | I1-33519 090-0 | RING; GUIDE, AIR CYL | 1 | 1104-1305 | FVZ | |||
| 410 | IE-55685 100-0 | GASKET; REV SW | 1 | 1310- | GVZ | |||
| 532 | IE-88807 590-0 | PLATE; SHIFT FORK | 1 | 1310- | GVZ | (B) | ||
| 396 | I1-33529 085-0 | PLUNGER; SHIFT ROD | 2 | 1104- | FVZ | (B) | ||
| 195 | I1-33119 593-0 | BOLT | 2 | 1104-1607 | FVZ | M8X28 | ||
| 256 | I1-33542 065-0 | GASKET; QUAD BOX TO TRANS CASE | 1 | 1104- | FVZ | |||
| 277 | IE-88765 660-0 | PLATE; SPRING SEAT | 1 | 1310- | GVZ | (A) | ||
| 532 | I1-33531 492-0 | PLATE; SHIFT FORK | 1 | 1104- | FVZ | (A) | ||
| 142 | I1-33549 582-0 | BOLT; QUAD BOX | 6 | 1104- | FVZ | (A) M8X100 | ||
| 394 | I1-33119 627-0 | SWITCH; RANGE CHANGE | 1 | 1306- | FVZ | |||
| 352 | IE-88726 260-0 | ROD; SHIFT,RANGE CHANGE | 1 | 1310- | GVZ | |||
| 091 | IE-88786 650-0 | PIN; SPR,SHIFT ARM | 1 | 1310- | GVZ | |||
| 030 | IE-88752 670-0 | PIN; INTER LK | 1 | 1310- | GVZ | |||
| 396 | I1-33519 189-0 | PLUNGER; SHIFT ROD | 1 | 1104- | FVZ | (A) | ||
| 188 | I0-91180 110-0 | NUT; SELECT LEVER | 1 | 1310- | GVZ | M10 FLANGE | ||
| 363 | I1-33119 616-0 | BOLT; AIR CYL | 3 | 1104- | FVZ | M10X70 | ||
| 396 | I1-33549 390-0 | PLUNGER; SHIFT ROD | 1 | 1310- | GVZ | (B) | ||
| 352 | I1-33531 497-0 | ROD; SHIFT,RANGE CHANGE | 1 | 1306- | FVZ | |||
| 512 | I1-09709 178-0 | CLIP; PIPE | 4 | 1104- | FVZ | OD=9 H=6 | ||
| 060 | I1-36129 024-0 | WASHER; LK | 6 | 1104-1305 | FVZ | |||
| 433 | I1-09623 594-0 | GASKET; BUSHING | 2 | 1104-1309 | GVZ | |||
| 323 | I0-91180 110-0 | NUT; LK,SELECT LEVER | 1 | 1104-1309 | GVZ | M10 FLANGE | ||
| 264 | I1-33549 119-0 | SEAL; DUST,SHAFT | 1 | 1104- | FVZ | |||
| 142 | I1-33549 580-0 | BOLT; QUAD BOX | 2 | 1310- | GVZ | (A) |
