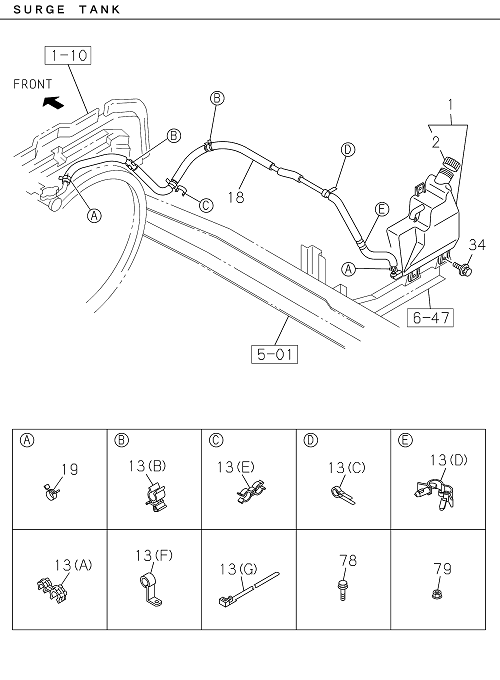

1-11 | RADIATOR HOSE AND SUB TANK
ELF
NLR85 NMR81 E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 002 | I8-98348 976-0 | CAP; SURGE TANK | 1 | 2203- | ALL | |||
| 013 | I1-09700 770-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | NLR85 | (F) ID=13 H=29 L=30 | ||
| 055 | I8-97383 814-1 | HOSE; WATER,RAD OUTLET | 1 | 2203- | NLR85 | (A) | ||
| 013 | I8-98029 256-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (B) ID=12 | ||
| 018 | I8-97648 914-A | HOSE; RAD TO SURGE TANK | 1 | 2203- | NMR81 | |||
| 013 | I5-09700 319-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (C) ID=14 L=47 | ||
| 128 | I8-98346 131-0 | HOSE; WATER,RAD INL | 1 | 2203- | NLR85 | (A) | ||
| 018 | I8-97648 914-A | HOSE; RAD TO SURGE TANK | 1 | 2203- | NMR81 | |||
| 128 | I8-97656 015-A | HOSE; WATER,RAD INL | 1 | 2203- | NMR81 | (B) | ||
| 013 | I8-94416 613-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (A) ID=10 & 12 | ||
| 001 | I8-98335 188-0 | TANK; SURGE,RAD | 1 | 2203- | ALL | |||
| 013 | I1-09709 290-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (D) ID=13-18 L=14.5 | ||
| 013 | I8-94416 613-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (A) ID=10 & 12 | ||
| 056 | I1-09704 057-0 | CLIP; WATER HOSE,RAD | 1 | 2203- | NMR81 | (B) ID=52 | ||
| 013 | I1-09700 770-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | NLR85 | (F) ID=13 H=29 L=30 | ||
| 018 | I8-97649 430-A | HOSE; RAD TO SURGE TANK | 1 | 2203- | NLR85 | |||
| 013 | I5-09707 030-1 | CLIP; HOSE,SURGE TANK | 1 | 2203- | NLR85 | (G) L=250 | ||
| 055 | I8-97656 018-A | HOSE; WATER,RAD OUTLET | 1 | 2203- | NMR81 | (B) | ||
| 013 | I8-98029 256-0 | CLIP; HOSE,SURGE TANK | 2 | 2203- | ALL | (B) ID=12 | ||
| 079 | I7-05108 010-A | NUT; CLIP,HOSE | 1 | 2203- | NLR85 | M8 FLANGE | ||
| 002 | I8-98348 976-0 | CAP; SURGE TANK | 1 | 2203- | ALL | |||
| 018 | I8-97649 430-A | HOSE; RAD TO SURGE TANK | 1 | 2203- | NLR85 | |||
| 079 | I7-05108 010-A | NUT; CLIP,HOSE | 1 | 2203- | NLR85 | M8 FLANGE | ||
| 001 | I8-98335 188-0 | TANK; SURGE,RAD | 1 | 2203- | ALL | |||
| 079 | I7-05108 010-A | NUT; CLIP,HOSE | 1 | 2203- | NLR85 | M8 FLANGE | ||
| 013 | I8-98029 256-0 | CLIP; HOSE,SURGE TANK | 2 | 2203- | ALL | (B) ID=12 | ||
| 019 | I8-98150 358-0 | CLIP; HOSE,SURGE TANK | 2 | 2203- | ALL | ID=12 | ||
| 013 | I8-94416 613-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (A) ID=10 & 12 | ||
| 001 | I8-98335 188-0 | TANK; SURGE,RAD | 1 | 2203- | ALL | |||
| 013 | I1-09709 290-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (D) ID=13-18 L=14.5 | ||
| 013 | I8-94438 996-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (E) ID=10 & 11 | ||
| 013 | I5-09707 030-1 | CLIP; HOSE,SURGE TANK | 1 | 2203- | NLR85 | (G) L=250 | ||
| 055 | I8-97656 018-A | HOSE; WATER,RAD OUTLET | 1 | 2203- | NMR81 | (B) | ||
| 056 | I1-09704 057-0 | CLIP; WATER HOSE,RAD | 1 | 2203- | NMR81 | (B) ID=52 | ||
| 056 | I8-98133 956-0 | CLIP; WATER HOSE,RAD | 2 | 2203- | ALL | (A) ID=48 | ||
| 013 | I1-09700 770-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | NLR85 | (F) ID=13 H=29 L=30 | ||
| 018 | I8-97649 430-A | HOSE; RAD TO SURGE TANK | 1 | 2203- | NLR85 | |||
| 055 | I8-97383 814-1 | HOSE; WATER,RAD OUTLET | 1 | 2203- | NLR85 | (A) | ||
| 128 | I8-97656 015-A | HOSE; WATER,RAD INL | 1 | 2203- | NMR81 | (B) | ||
| 013 | I8-98029 256-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (B) ID=12 | ||
| 078 | I7-04508 025-A | BOLT; CLIP,HOSE | 1 | 2203- | NLR85 | M8X20 FLANGE | ||
| 056 | I8-98133 957-0 | CLIP; WATER HOSE,RAD | 1 | 2203- | NMR81 | (C) ID=62 | ||
| 128 | I8-97656 015-A | HOSE; WATER,RAD INL | 1 | 2203- | NMR81 | (B) | ||
| 128 | I8-98346 131-0 | HOSE; WATER,RAD INL | 1 | 2203- | NLR85 | (A) | ||
| 056 | I8-98133 956-0 | CLIP; WATER HOSE,RAD | 2 | 2203- | ALL | (A) ID=48 | ||
| 055 | I8-97656 018-A | HOSE; WATER,RAD OUTLET | 1 | 2203- | NMR81 | (B) | ||
| 013 | I8-98029 256-0 | CLIP; HOSE,SURGE TANK | 2 | 2203- | ALL | (B) ID=12 | ||
| 013 | I5-09700 319-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (C) ID=14 L=47 | ||
| 013 | I8-94438 996-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (E) ID=10 & 11 | ||
| 056 | I8-98133 957-0 | CLIP; WATER HOSE,RAD | 1 | 2203- | NMR81 | (C) ID=62 | ||
| 013 | I5-09700 319-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (C) ID=14 L=47 | ||
| 013 | I1-09709 290-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (D) ID=13-18 L=14.5 | ||
| 055 | I8-97383 814-1 | HOSE; WATER,RAD OUTLET | 1 | 2203- | NLR85 | (A) | ||
| 002 | I8-98348 976-0 | CAP; SURGE TANK | 1 | 2203- | ALL | |||
| 078 | I7-04508 025-A | BOLT; CLIP,HOSE | 1 | 2203- | NLR85 | M8X20 FLANGE | ||
| 034 | I1-09030 042-0 | BOLT; RESERVE TANK | 3 | 2203- | ALL | M8X22 W/LK&PL WASHER | ||
| 013 | I8-94438 996-0 | CLIP; HOSE,SURGE TANK | 1 | 2203- | ALL | (E) ID=10 & 11 | ||
| 128 | I8-98346 131-0 | HOSE; WATER,RAD INL | 1 | 2203- | NLR85 | (A) | ||
| 019 | I8-98150 358-0 | CLIP; HOSE,SURGE TANK | 2 | 2203- | ALL | ID=12 | ||
| 018 | I8-97648 914-A | HOSE; RAD TO SURGE TANK | 1 | 2203- | NMR81 | |||
| 056 | I1-09704 057-0 | CLIP; WATER HOSE,RAD | 1 | 2203- | NMR81 | (B) ID=52 | ||
| 013 | I8-97696 310-A | CLIP; HOSE,SURGE TANK | 1 | 2203- | NLR85 | (G) L=250 | ||
| 034 | I1-09030 042-0 | BOLT; RESERVE TANK | 3 | 2203- | ALL | M8X22 W/LK&PL WASHER | ||
| 078 | I7-04508 025-A | BOLT; CLIP,HOSE | 1 | 2203- | NLR85 | M8X20 FLANGE | ||
| 056 | I8-98133 956-0 | CLIP; WATER HOSE,RAD | 2 | 2203- | ALL | (A) ID=48 | ||
| 034 | I1-09030 042-0 | BOLT; RESERVE TANK | 3 | 2203- | ALL | M8X22 W/LK&PL WASHER | ||
| 019 | I8-98150 358-0 | CLIP; HOSE,SURGE TANK | 2 | 2203- | ALL | ID=12 | ||
| 056 | I8-98133 957-0 | CLIP; WATER HOSE,RAD | 1 | 2203- | NMR81 | (C) ID=62 |
