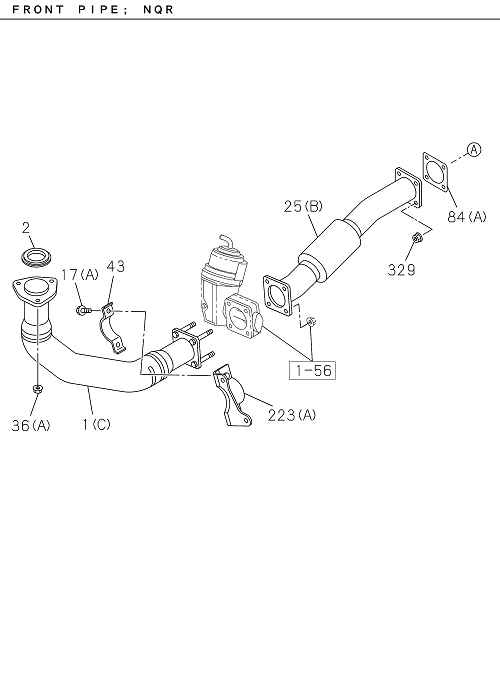

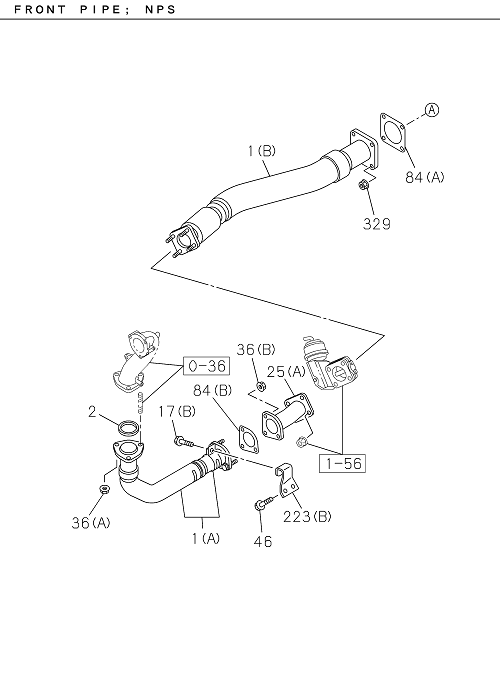

1-50 | EXHAUST PIPE AND SILENCER
ELF
NPS81 NQR81 E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 036 | I0-91180 110-0 | NUT; EXH PIPE | 3 | 2204- | ALL | (B) M10 FLANGE | ||
| 104 | I0-91180 110-0 | NUT; BRKT | 2 | 2204- | ALL | (A) M10 FLANGE | ||
| 017 | I0-28651 030-0 | BOLT; EXH PIPE | 2 | 2204- | ALL | (A) M10X30 FLANGE | ||

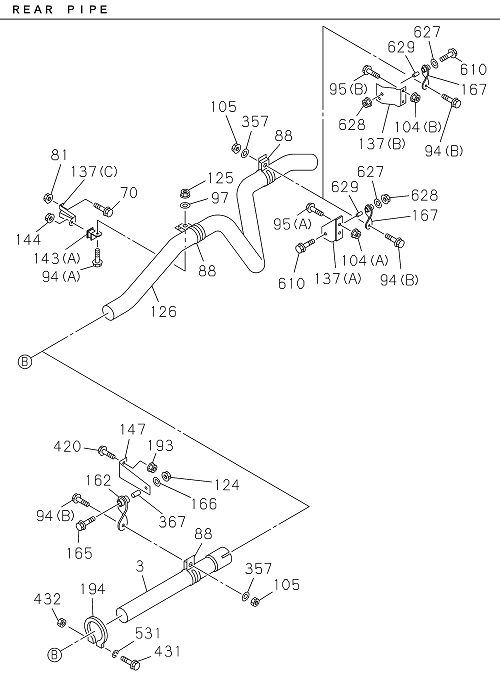

| 126 | I8-97655 212-A | PIPE; EXH,RR | 1 | 2204- | NQR81 | |||
| 124 | I0-91180 110-0 | NUT; SUPPORT RUBBER | 1 | 2204- | ALL | M10 FLANGE | ||
| 367 | I9-22151 217-0 | COLLAR; DIST,SUPPORT RUBBER | 1 | 2204- | ALL | L=37.5 | ||
| 194 | I8-98325 060-0 | CLAMP; TAIL PIPE | 1 | 2204- | NQR81 | |||
| 223 | I8-98020 555-0 | BRACKET; EXH PIPE | 1 | 2204- | NQR81 | (A) | ||
| 017 | I0-28051 040-0 | BOLT; EXH PIPE | 1 | 2204- | NPS81 | (B) M10X40 FLANGE | ||
| 143 | I8-94457 278-A | RUBBER; SUPPORT | 3 | 2204- | ALL | (C) | ||
| 001 | I8-98149 679-1 | PIPE; EXH | 1 | 2204- | NPS81 | (B) | ||
| 095 | I0-28650 825-0 | BOLT; BRKT | 2 | 2204- | ALL | (B) M8X25 FLANGE | ||

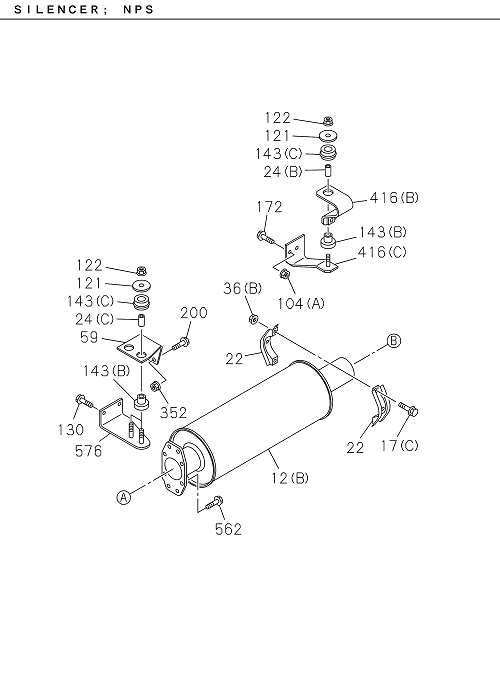

| 012 | I8-97559 749-A | SILENCER ASM; EXH | 1 | 2204- | ALL | (B) | ||
| 329 | I0-91180 110-0 | NUT; EXH PIPE TO PIPE | 4 | 2204- | ALL | M10 FLANGE | ||
| 125 | I0-91110 510-0 | NUT; CLAMP | 1 | 2204- | ALL | M10 | ||
| 420 | I0-28651 030-0 | BOLT; BRKT,VERTICAL PIPE | 2 | 2204- | ALL | M10X30 FLANGE | ||
| 167 | I8-98034 765-0 | HANGER; EXH PIPE | 1 | 2204- | ALL | L=115 | ||
| 531 | I0-91614 510-0 | WASHER; CLAMP | 1 | 2204- | NQR81 | ID=10.5 | ||
| 137 | I8-97116 588-2 | BRACKET; TAIL PIPE | 1 | 2204- | NPS81 | (B) | ||
| 432 | I0-91180 110-0 | NUT; CLAMP | 1 | 2204- | ALL | M10 FLANGE | ||
| 105 | I0-91110 510-0 | NUT; CLAMP | 1 | 2204- | ALL | M10 | ||
| 143 | I8-94457 278-A | RUBBER; SUPPORT | 2 | 2204- | ALL | (C) | ||
| 562 | I0-28651 035-0 | PLATE; STUD,BOLT | 4 | 2204- | ALL | M10X35 FLANGE | ||
| 193 | I0-91180 110-0 | NUT; BRKT,VERTICAL PIPE | 2 | 2204- | ALL | M10 FLANGE | ||
| 162 | I8-98034 765-0 | RUBBER; SUPPORT,TAIL PIPE | 1 | 2204- | ALL | L=115 | ||
| 431 | I0-28051 070-0 | BOLT; CLAMP | 1 | 2204- | ALL | M10X70 FLANGE | ||
| 143 | I8-97371 655-A | RUBBER; SUPPORT | 1 | 2204- | ALL | (A) | ||
| 002 | I8-97381 455-0 | GASKET; PIPE TO MANIF | 1 | 2204- | ALL | ID=61.2 | ||
| 627 | I0-91614 810-0 | WASHER; HANGER | 1 | 2204- | ALL | ID=10.5 OD=32 | ||
| 576 | I8-98149 705-0 | BRACKET; DPD FRT TO FRAME | 1 | 2204- | NQR81 | |||
| 036 | I8-97096 192-1 | NUT; EXH PIPE | 3 | 2204- | ALL | (A) M10 FLANGE | ||
| 070 | I0-28650 825-0 | BOLT; BRKT | 2 | 2204- | ALL | M8X25 FLANGE | ||
| 166 | I0-91614 810-0 | WASHER; PL,SUPPORT RUBBER,EXH PIPE | 1 | 2204- | ALL | ID=10.5 OD=32 | ||
| 036 | I0-91180 110-0 | NUT; EXH PIPE | 2 | 2204- | ALL | (B) M10 FLANGE | ||
| 144 | I7-05108 010-A | NUT; MTG RUBBER | 1 | 2204- | ALL | M8 FLANGE | ||
| 137 | I8-98366 316-0 | BRACKET; TAIL PIPE | 1 | 2204- | NQR81 | (A) | ||
| 143 | I8-94457 277-A | RUBBER; SUPPORT | 2 | 2204- | ALL | (B) | ||
| 043 | I8-97351 200-1 | CLAMP; EXH PIPE | 1 | 2204- | NQR81 | |||
| 059 | I8-98149 700-1 | BRACKET; EXH SILENCER,FRT | 1 | 2204- | NQR81 | |||
| 416 | I8-98325 055-0 | BRACKET; RR EXH PIPE | 1 | 2204- | ALL | (B) | ||
| 088 | I8-98034 766-0 | CLAMP; EXH PIPE | 1 | 2204- | ALL | |||
| 130 | I0-28651 035-0 | BOLT; BRKT | 2 | 2204- | ALL | M10X35 FLANGE | ||
| 094 | I8-97301 165-0 | BOLT; CLAMP | 1 | 2204- | ALL | (A) M10X50 FLANGE | ||
| 017 | I0-28651 040-0 | BOLT; EXH PIPE | 2 | 2204- | ALL | (C) M10X40 FLANGE | ||
| 121 | I8-94319 341-0 | WASHER; PL,BRKT | 2 | 2204- | ALL | ID=10.5 OD=55 | ||
| 003 | I8-97655 213-A | PIPE; EXH,CENTER | 1 | 2204- | NQR81 | |||
| 046 | I0-28051 025-0 | BOLT; BRKT,EXH PIPE | 2 | 2204- | ALL | M10X25 FLANGE | ||
| 025 | I8-98049 989-0 | PIPE; EXH,BRK VLV TO SILENCER | 1 | 2204- | NPS81 | (A) | ||
| 024 | I9-22151 217-0 | COLLAR; DIST,CLAMP | 1 | 2204- | ALL | (A) L=37.5 | ||
| 024 | I9-22151 217-0 | COLLAR; DIST,CLAMP | 2 | 2204- | ALL | (C) L=37.5 | ||
| 126 | I8-97648 970-A | PIPE; EXH,RR | 1 | 2204- | NPS81 | |||
| 165 | I0-28051 070-0 | BOLT; SUPPORT RUBBER | 1 | 2204- | ALL | M10X70 FLANGE | ||
| 081 | I7-05108 010-A | NUT; BRKT | 2 | 2204- | ALL | M8 FLANGE | ||
| 416 | I8-97648 971-A | BRACKET; RR EXH PIPE | 1 | 2204- | NPS81 | (C) | ||
| 200 | I0-28651 035-0 | BOLT; SUPPORT RUBBER | 2 | 2204- | ALL | M10X35 FLANGE | ||
| 070 | I0-28650 825-0 | BOLT; BRKT | 2 | 2204- | ALL | M8X25 FLANGE | ||
| 223 | I8-98072 165-0 | BRACKET; EXH PIPE | 1 | 2204- | NPS81 | (B) | ||
| 025 | I8-98332 172-1 | PIPE; EXH,BRK VLV TO SILENCER | 1 | 2204- | NQR81 | (B) | ||
| 022 | I8-98261 505-0 | CLAMP; EXH PIPE | 2 | 2204- | ALL | |||
| 628 | I0-91180 110-0 | NUT; HANGER | 1 | 2204- | ALL | M10 FLANGE | ||
| 104 | I7-05108 010-A | NUT; BRKT | 2 | 2204- | ALL | (B) M8 FLANGE | ||
| 352 | I0-91180 110-0 | NUT; BRKT | 2 | 2204- | ALL | M10 FLANGE | ||
| 576 | I8-98006 770-0 | BRACKET; DPD FRT TO FRAME | 1 | 2204- | NPS81 | |||
| 143 | I8-94457 277-A | RUBBER; SUPPORT | 3 | 2204- | ALL | (B) | ||
| 001 | I8-97649 402-A | PIPE; EXH | 1 | 2204- | NQR81 | (C) | ||
| 094 | I0-28051 045-0 | BOLT; CLAMP | 1 | 2204- | ALL | (B) M10X45 FLANGE | ||
| 012 | I8-97559 746-A | SILENCER ASM; EXH | 1 | 2204- | NQR81 | (A) | ||
| 122 | I5-09440 006-0 | NUT; HANGER BRKT | 2 | 2204- | ALL | M10 FLANGE | ||
| 416 | I8-98343 529-0 | BRACKET; RR EXH PIPE | 1 | 2204- | NQR81 | (A) | ||
| 001 | I8-97649 403-A | PIPE; EXH | 1 | 2204- | NPS81 | (A) | ||
| 024 | I8-98060 852-0 | COLLAR; DIST,CLAMP | 1 | 2204- | ALL | (B) L=39 | ||
| 095 | I0-28651 030-0 | BOLT; BRKT | 2 | 2204- | ALL | (A) M10X30 FLANGE | ||
| 097 | I0-91614 610-0 | WASHER; PL,CLAMP | 1 | 2204- | ALL | ID=10.5 OD=22 | ||
| 418 | I0-91180 110-0 | NUT; BRKT | 2 | 2204- | ALL | M10 FLANGE | ||
| 610 | I0-28051 070-0 | BOLT; HANGER | 1 | 2204- | ALL | M10X70 FLANGE | ||
| 137 | I8-98348 111-0 | BRACKET; TAIL PIPE | 1 | 2204- | ALL | (C) | ||
| 084 | I1-22116 043-0 | GASKET; EXH PIPE | 1 | 2204- | ALL | (A) ID=85.8 | ||
| 147 | I8-98149 703-1 | BRACKET; VERTICAL PIPE | 1 | 2204- | NQR81 | |||
| 084 | I8-97384 590-0 | GASKET; EXH PIPE | 1 | 2204- | NPS81 | (B) ID=66 | ||
| 629 | I9-22151 217-0 | SPACER; HANGER | 1 | 2204- | ALL | L=37.5 | ||
| 059 | I8-98337 207-0 | BRACKET; EXH SILENCER,FRT | 1 | 2204- | NPS81 | |||
| 172 | I0-28651 030-0 | BOLT | 2 | 2204- | ALL | M10X30 FLANGE | ||
| 357 | I0-91614 610-0 | WASHER; PL,CLAMP | 1 | 2204- | ALL | ID=10.5 OD=22 |
