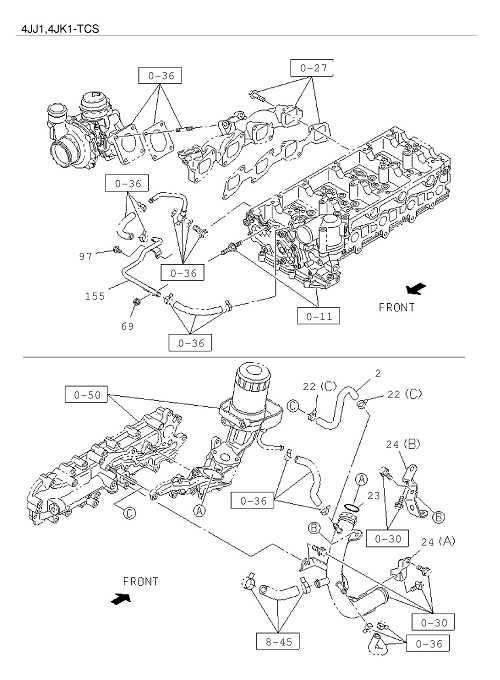

0-32 | WATER PIPING ENGINE
DMAX
D-MAX 2016
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 132 | 8-94382 246-0 | HOSE WATER PIPE | 1 | 1602- | A | 01 . 097 | ||
| 212 | 0-41010 840-0 | STUD PIPE | 1 | 1602- | BC | 01.540 (B) M8X40 L=52 | ||
| 22 | 8-98051 892-0 | CLIP WATER HOSE | 2 | 1602- | D | 03 .330 (B) ID=11.5 | ||
| 24 | 8-98132 031-0 | BRACKET WATER PIPE | 1 | 1602- | D | (B) | ||
| 97 | 0-28050 612-0 | BOLT WATER PIPE | 1 | 1602- | BCD | 03.162 M6X12 FLANGE | ||
| 2 | 8-98225 143-0 | HOSE WATER,BY-PASS | 1 | 1602- | C | EMISSION SYSTEM R15-04<K75>, FICATION<NT1>,EURO2 SPECIFIC | ||
| 16 | 0-50540 820-0 | BOLT INL PIPE | 1 | 1602- | A | 00.206 M8X2 0 W/LK WASHER | ||
| 22 | 8-98179 581-0 | CLIP WATER HOSE | 2 | 1602- | B | 03 .342 (A) ID=15.1 | ||
| 23 | 8-94365 676-3 | GASKET SUCTION PIPE TO BLOCK | 1 | 1602- | A | |||
| 14 | 8-94174 537-0 | WASHER PL,INL PIPE TO BRKT | 1 | 1602- | A | 03 .613 ID=8 OD=18 T=3 | ||
| 155 | 8-98151 199-1 | PIPE ASM WATER | 1 | 1602- | D | |||
| 212 | 0-41010 612-0 | STUD PIPE | 1 | 1602- | BC | 01.453 (A) M6X12 L=21 | ||
| 22 | 8-97944 125-0 | CLIP WATER HOSE | 2 | 1602- | D | 03 .342 (C) ID=12.8 | ||
| 10 | 8-97381 633-0 | PIPE SUCTION | 1 | 1602- | A | |||
| 22 | 8-98179 581-0 | CLIP WATER HOSE | 2 | 1602- | C | EMISSION SYSTEM R15-04<K75>, FICATION<NT1>,EURO2 SPECIFIC 03 .342 (A) ID=15.1 | ||
| 3 | 8-97354 155-1 | HOSE WATER,OIL COOLER | 1 | 1602- | A | |||
| 69 | 0-91180 206-0 | NUT WATER PIPE | 1 | 1602- | BCD | 01.540 M6 FLANGE | ||
| 24 | 8-98228 424-1 | BRACKET WATER PIPE | 1 | 1602- | BC | (C) | ||
| 24 | 8-97375 053-2 | BRACKET WATER PIPE | 1 | 1602- | D | (A) | ||
| 2 | 8-98225 143-0 | HOSE WATER,BY-PASS | 1 | 1602- | B | |||
| 790 | 8-98158 433-0 | CAP | 1 | 1602- | D | |||
| 23 | 0-95690 338-0 | GASKET SUCTION PIPE TO BLOCK | 1 | 1602- | D | |||
| 6 | 8-98200 080-2 | CONNECTOR HTR & COOLER HOSE | 1 | 1602- | A | |||
| 155 | 8-98205 964-0 | PIPE ASM WATER | 1 | 1602- | BC | |||
| 17 | 0-50540 850-0 | BOLT SUCTION PIPE | 2 | 1602- | A | 00.206 M8X50 W/LK WASHER | ||
| 212 | 9-04110 875-0 | STUD PIPE | 1 | 1602- | BC | 03 .275 (C) M8X75 L=8 7 |
