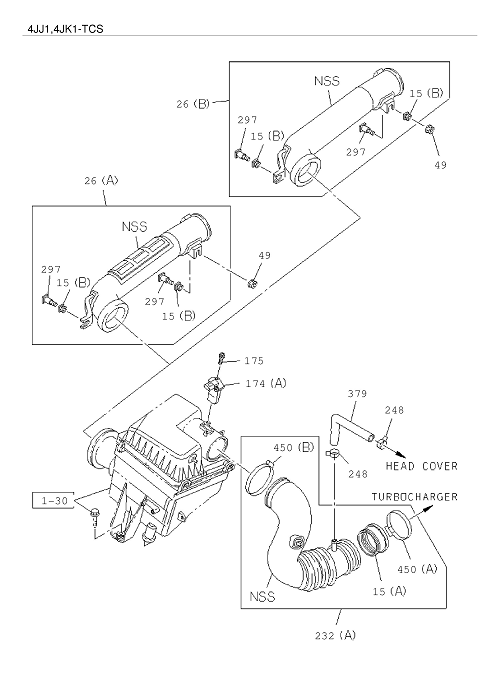

1-31 | AIR DUCT
DMAX
D-MAX 2016
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 450 | 8-98136 624-0 | CLAMP HOSE | 1 | 1602- | BCD | (A) | ||
| 248 | 8-94121 113-0 | CLIP RUBBER HOSE | 2 | 1602- | BC | 03 .265 ID=20.4 | ||
| 421 | 8-98183 047-0 | CLAMP AIR DUCT | 1 | 1602- | A | (A) | ||
| 174 | 8-98191 248-0 | SENSOR AIR FLOW CONT | 1 | 1602- | D | (B) | ||
| 15 | 8-98203 901-0 | INSULATOR | 2 | 1602- | ABCD | (B) | ||
| 569 | 8-98192 467-0 | HEATER PCV | 1 | 1602- | D | |||
| 49 | 0-91180 106-0 | NUT AIR DUCT | 2 | 1602- | ABCD | 01.062 M6 FLANGE | ||
| 15 | 8-98214 036-0 | INSULATOR | 1 | 1602- | BCD | (C) | ||
| 232 | 8-98212 086-0 | HOSE CONN | 1 | 1602- | BC | (A) | ||
| 297 | 8-98203 900-0 | BOLT DUCT | 2 | 1602- | ABCD | |||
| 421 | 8-98183 051-0 | CLAMP AIR DUCT | 1 | 1602- | A | (C) | ||
| 26 | 8-98065 550-1 | DUCT AIR INT | 1 | 1602- | A | (B) | ||
| 174 | 8-97601 967-0 | SENSOR AIR FLOW CONT | 1 | 1602- | BCD | (A) | ||
| 232 | 8-98089 970-2 | HOSE CONN | 1 | 1602- | A | (C) | ||
| 175 | 0-36230 410-0 | BOLT AIR FLOW CONT SENSOR | 2 | 1602- | BCD | 02.559 M4X10 W/LK&PL WASHER | ||
| 15 | 8-98137 140-0 | INSULATOR | 1 | 1602- | BCD | (A) | ||
| 248 | 8-98202 540-0 | CLIP RUBBER HOSE | 1 | 1602- | D | 03 . 342 ID=26.2 | ||
| 424 | 8-98183 035-0 | PIPE AIR,INL | 1 | 1602- | A | |||
| 379 | 8-98065 694-1 | HOSE RUBBER | 1 | 1602- | BC | |||
| 421 | 8-98183 050-0 | CLAMP AIR DUCT | 1 | 1602- | A | (B) | ||
| 450 | 8-98136 623-0 | CLAMP HOSE | 1 | 1602- | BCD | (B) | ||
| 26 | 8-98104 472-1 | DUCT AIR INT | 1 | 1602- | BCD | (A) | ||
| 232 | 8-98212 081-0 | HOSE CONN | 1 | 1602- | D | (B) |
