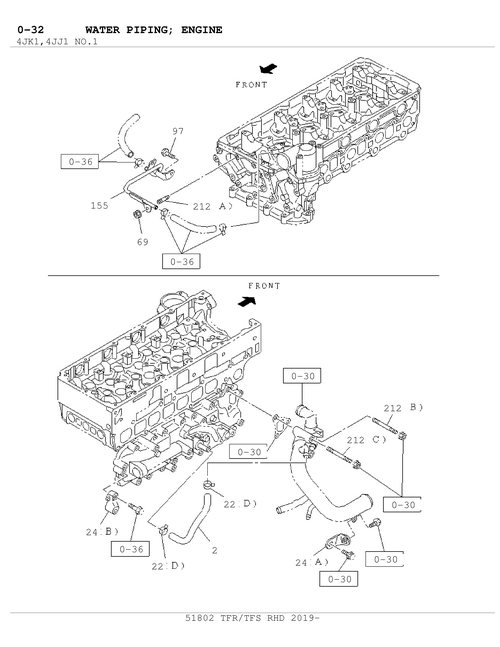

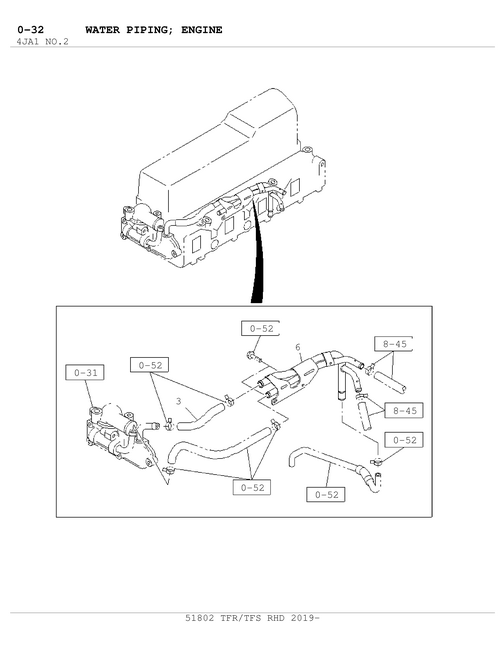

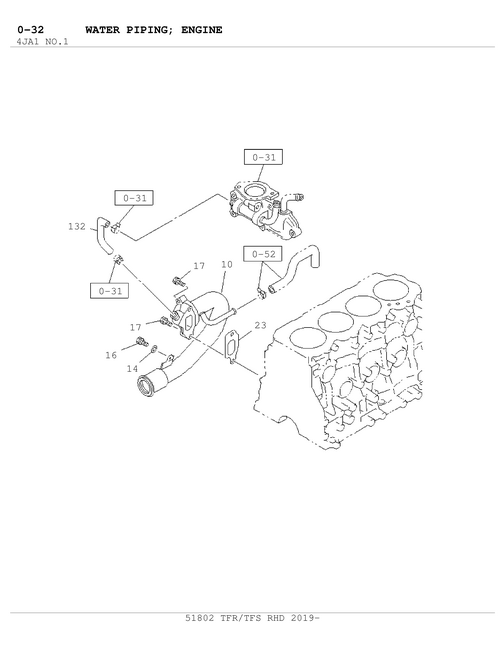

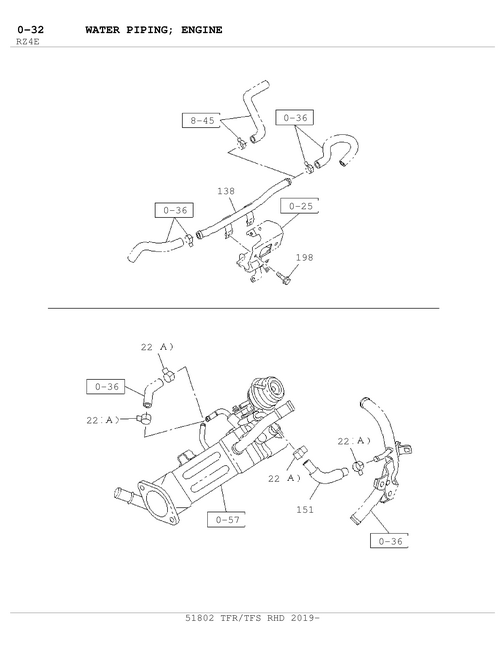

0-32 | WATER PIPING, ENGINE
DMAX
D-MAX 2019
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 2 | I8-98225 143-0 | HOSE; WATER,BY-PASS | 1 | 1809-1809 | D | EMISSION SYSTEM R15-04(K75 IFICATION(NT2) | ||
| 198 | I0-28050 616-0 | BOLT; PIPE | 2 | 1810- | B | 09.242 M6X16 FLANGE | ||
| 212 | I9-04110 875-0 | STUD; PIPE | 1 | 1809-1809 | D | 03.275 (C) M8X75 L=87 | ||
| 155 | I8-98205 964-0 | PIPE ASM; WATER | 1 | 1810- | D | EMISSION SYSTEM R15-04(K75 IFICATION(NT2),EURO3 SPECI ),EURO4 SPECIFICATION(NT4) | ||
| 22 | I8-98179 581-0 | CLIP; WATER HOSE | 2 | 1810- | E | 03.342 (D) ID=15.1 | ||
| 198 | I0-28050 616-0 | BOLT; PIPE | 2 | 1809-1809 | B | EMISSION SYSTEM R15-04(K75 IFICATION(NT2) 09.242 M6X16 FLANGE | ||
| 24 | I8-98228 424-1 | BRACKET; WATER PIPE | 1 | 1810- | DE | (A) | ||
| 24 | I8-98228 424-1 | BRACKET; WATER PIPE | 1 | 1809-1809 | D | (A) | ||
| 212 | I0-41010 840-0 | STUD; PIPE | 1 | 1810- | DE | 01.540 (B) M8X40 L=52 | ||
| 22 | I8-98179 581-0 | CLIP; WATER HOSE | 2 | 1810- | D | EMISSION SYSTEM R15-04 (K75 IFICATION(NT2) 03.342 (D) ID=15.1 | ||
| 69 | I0-91180 206-0 | NUT; WATER PIPE | 1 | 1809-1809 | D | 01.540 M6 FLANGE | ||
| 212 | I0-41010 612-0 | STUD; PIPE | 1 | 1809-1809 | D | 01 .453 (A) M6X12 L=21 | ||
| 2 | I8-98225 143-0 | HOSE; WATER,BY-PASS | 1 | 1810- | E | |||
| 97 | I0-28050 612-0 | BOLT; WATER PIPE | 1 | 1809-1809 | D | 03.162 M6X12 FLANGE | ||
| 155 | I8-98205 964-0 | PIPE ASM; WATER | 1 | 1810- | E | |||
| 2 | I8-98225 143-0 | HOSE; WATER,BY-PASS | 1 | 1810- | D | EMISSION SYSTEM R15-04(K75 IFICATION(NT2) | ||
| 212 | I0-41010 612-0 | STUD; PIPE | 1 | 1810- | DE | 01.453 (A) M6X12 L=21 | ||
| 22 | I8-98051 892-0 | CLIP; WATER HOSE | 2 | 1809- | D | EURO5 SPECIFICATION(NT5) 03.330 (B) ID=11.5 | ||
| 212 | I0-41010 840-0 | STUD; PIPE | 1 | 1809-1809 | D | 01.540 (B) M8X40 L=52 | ||
| 97 | I0-28050 612-0 | BOLT; WATER PIPE | 1 | 1810- | DE | 03.162 M6X12 FLANGE | ||
| 155 | I8-98205 964-0 | PIPE ASM; WATER | 1 | 1809-1809 | D | EMISSION SYSTEM R15-04(K75 IFICATION(NT2),EURO3 SPECI ),EURO4 SPECIFICATION(NT4) | ||
| 212 | I9-04110 875-0 | STUD; PIPE | 1 | 1810- | DE | 03.275 (C) M8X75 L=87 | ||
| 69 | I0-91180 206-0 | NUT; WATER PIPE | 1 | 1810- | DE | 01.540 M6 FLANGE | ||
| 22 | I8-98179 581-0 | CLIP; WATER HOSE | 2 | 1809-1809 | D | EMISSION SYSTEM R15-04(K75 IFICATION(NT2) 03.342 (D) ID=15.1 |
