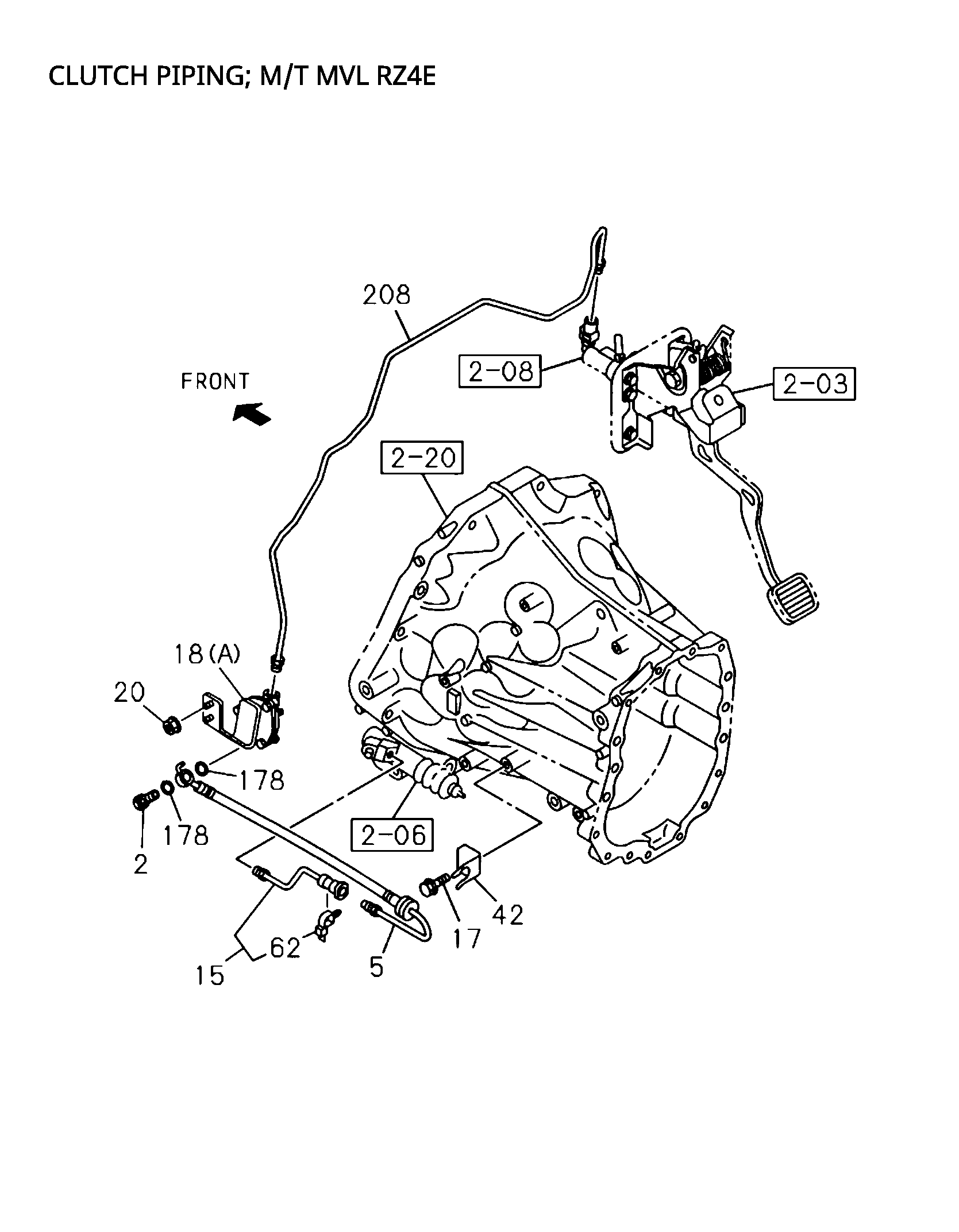

2-05 | 2-05 - CLUTCH PIPING
DMAX
D-MAX 2022
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 8 | I8-97940 638-0 | CAP; BLEEDER,SLAVE CYL | 1 | 2110- | A B | OD=10 | ||
| 15 | I8-97541 767-0 | PIPE; CLU.FLEX HOSE | 1 | 2110- | B | |||
| 3 | I8-98280 478-0 | ROD; PUSH,SLAVE CYL | 1 | 2110- | A | RZ4E-TCX HI-POWER ENG(LNC) | ||
| 62 | I8-97553 111-0 | CLIP; CLU PIPE | 1 | 2110- | AB | |||
| 5 | I8-97942 801-0 | SPRING ASM; PISTON,SLAVE CYL | 1 | 2110- | AB | |||
| 1 | I8-97949 006-0 | CYLINDER; SLAVE.CLU | 1 | 2110- | A | RZ4E-TCX HI-POWER ENG(LNC) (B) | ||

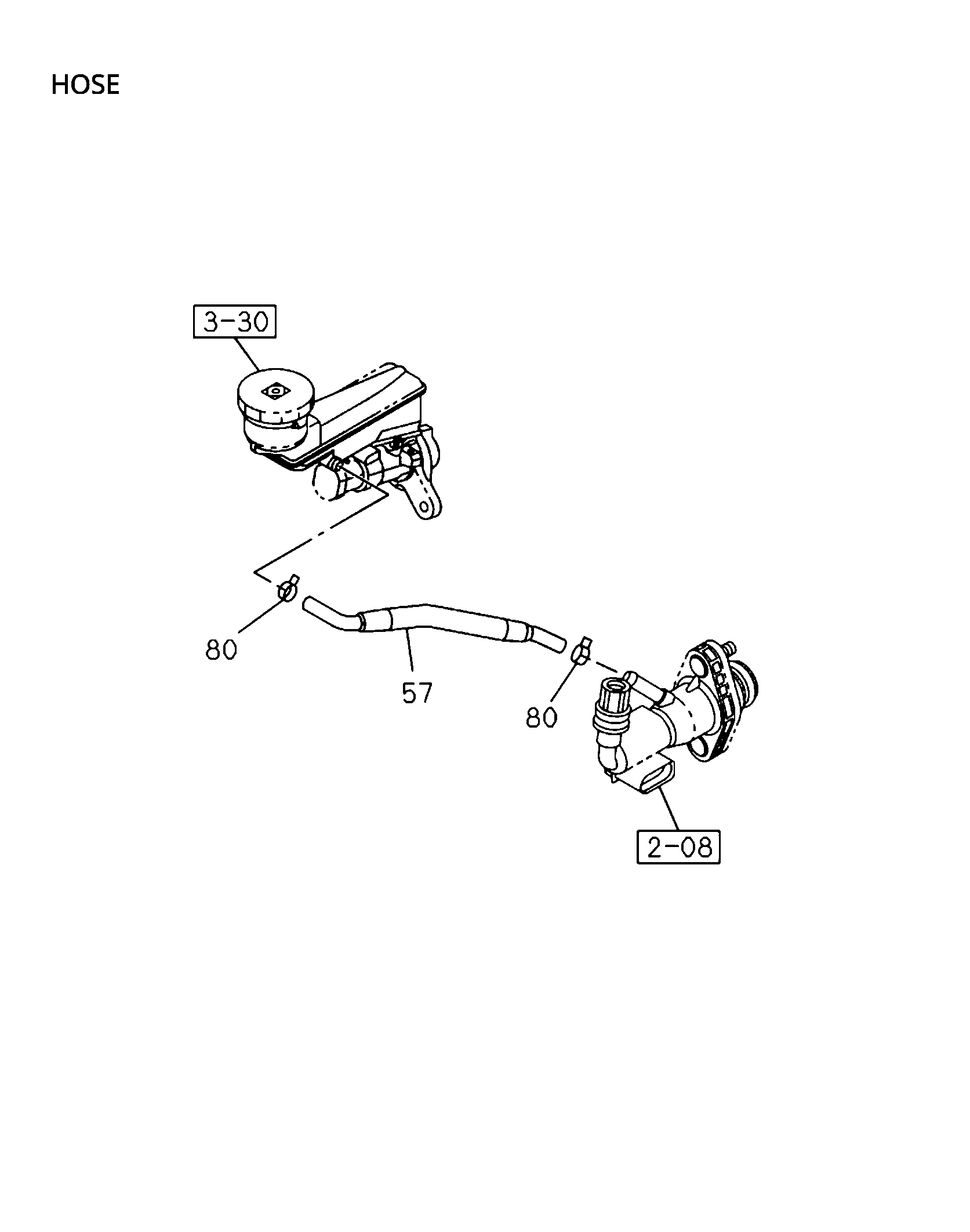

| 57 | I8-98398 912-0 | HOSE; CLU M/CYL TO OIL TANK | 1 | 2110- | AB | |||
| 15 | I8-97541 767-0 | PIPE; CLU.FLEX HOSE | 1 | 2110- | A | RZ4E-TCX HI-POWER ENG(LNC) | ||
| 1 | I8-97949 006-0 | CYLINDER; SLAVE.CLU | 1 | 2110- | B | (B) | ||
| 42 | I8-98398 927-0 | BRACKET; FLEX HOSE,CLU CONT | 1 | 2110- | A | RZ4E-TCX HI-POWER ENG(LNC) | ||
| 208 | I8-98395 385-1 | PIPE; OIL,M/CYL TO DAMPER CYL | 1 | 2110- | B | EUROO SPECIFICATI0N(K75),EUR02 SPECIFICATI0N(NT2),EUR04 SPECIFICATION(NT4) | ||
| 80 | I8-97947 824-0 | CLIP; HOSE | 2 | 2110- | AB | ID=12 WO/PVC COATING | ||
| 17 | I0-28050 816-0 | BOLT; BRKT | 1 | 2110- | A B | M8X16 FLANGE | ||
| 3 | I8-98280 478-0 | ROD; PUSH,SLAVE CYL | 1 | 2110- | B | |||
| 18 | I8-98398 919-0 | DAMPER ASM; CLU OIL | 1 | 2110- | B | (A) | ||
| 2 | I5-87832 048-0 | REPAIR KIT; CLU SLAVE CYL | 1 | 2110- | AB | |||
| 134 | I8-97553 110-0 | GASKET | 1 | 2110- | A | 4JJ3 ENG(LNG) (A) | ||
| 18 | I8-98398 919-0 | DAMPER ASM; CLU OIL | 1 | 2110- | A | RZ4E-TCX HI-POWER ENG(LNC) (A) | ||
| 42 | I8-98398 927-0 | BRACKET; FLEX HOSE,CLU CONT | 1 | 2110- | B | |||
| 2 | I8-97359 818-0 | BOLT; EYE.SLAVE CYL | 1 | 2110- | A B | M10X22 EYE-BOLT | ||
| 7 | I8-98020 477-0 | SCREW; BLEEDERfSLAVE CYL | 1 | 2110- | AB | M 8X10 | ||
| 178 | I9-09571 410-0 | GASKET; FLEX HOSE TO M/CYL | 2 | 2110- | AB | ID=10.2 OD=16.0 | ||
| 18 | I8-98398 919-0 | DAMPER ASM; CLU OIL | 1 | 2110- | A | 4JJ3 ENG(LNG) EUR02 SPECIFICATI0N(NT2),EUR04 SPECIFICATION(NT4) (A) | ||
| 208 | I8-98395 385-1 | PIPE; OIL,M/CYL TO DAMPER CYL | 1 | 2110- | A | 4JJ3 ENG(LNG) EUR02 SPECIFICATI0N(NT2),EUR04 SPECIFICATION(NT4) | ||
| 20 | I0-91180 106-0 | NUT; CLU OIL DAMPER | 2 | 2110- | AB | M6 FLANGE | ||
| 5 | I8-97541 765-0 | HOSE; FLEX.CLU PIPE | 1 | 2110- | B | |||
| 5 | I8-97541 765-0 | HOSE; FLEX.CLU PIPE | 1 | 2110- | A | RZ4E-TCX HI-POWER ENG(LNC) |
