1-46 | DEF TANK AND PIPING
DMAX
D-MAX 2024
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 15 | I0-28650 820-0 | BOLT | 2 | 2311- | A | (D-MAX 2024) M8X20 FLANGE | ||

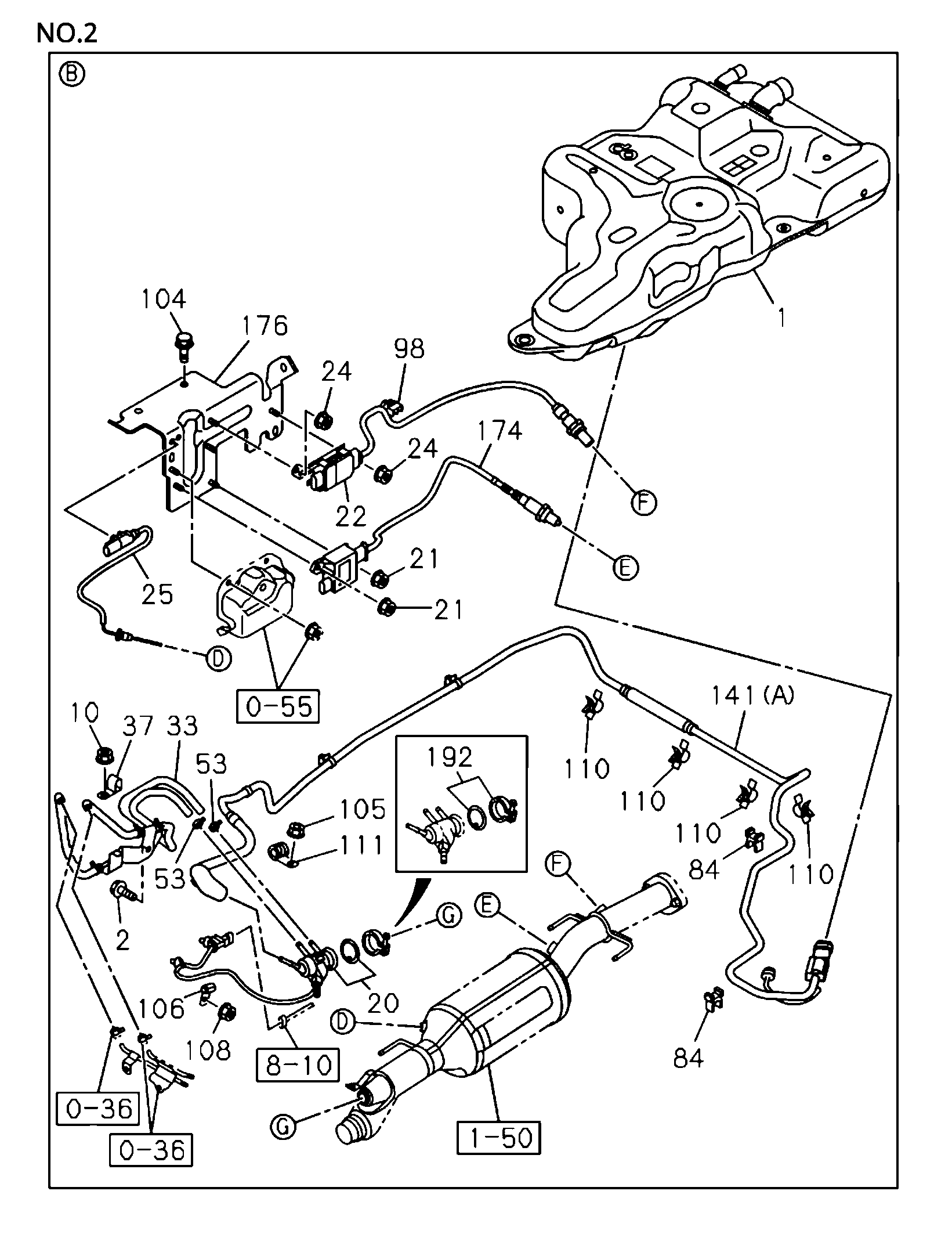

| 33 | I8-97544 096-1 | HOSE ASM, DEF DCM | 1 | 2311- | A | A/T 6 SPEED AISIN(Y6A) | ||
| 21 | I0-91180 106-0 | NUT:CONICAL | 2 | 2311- | A | (D-MAX 2024) M6 FLANGE | ||
| 84 | I8-97944 126-0 | CLIP, HOSE | 2 | 2311- | A | (D-MAX 2024) ID=10.5 | ||
| 105 | I0-91180 208-0 | NUT, FLEX HOSE,CLU CONT | 1 | 2311- | A | (D-MAX 2024) M8 FLANGE | ||
| 16 | I0-91180 208-0 | NUT, FLEX HOSE,CLU CONT | 2 | 2311- | A | (D-MAX 2024) M8 FLANGE | ||
| 20 | I8-98384 267-0 | INJECTOR ASM, DEF DCM | 1 | 2311- | A | |||

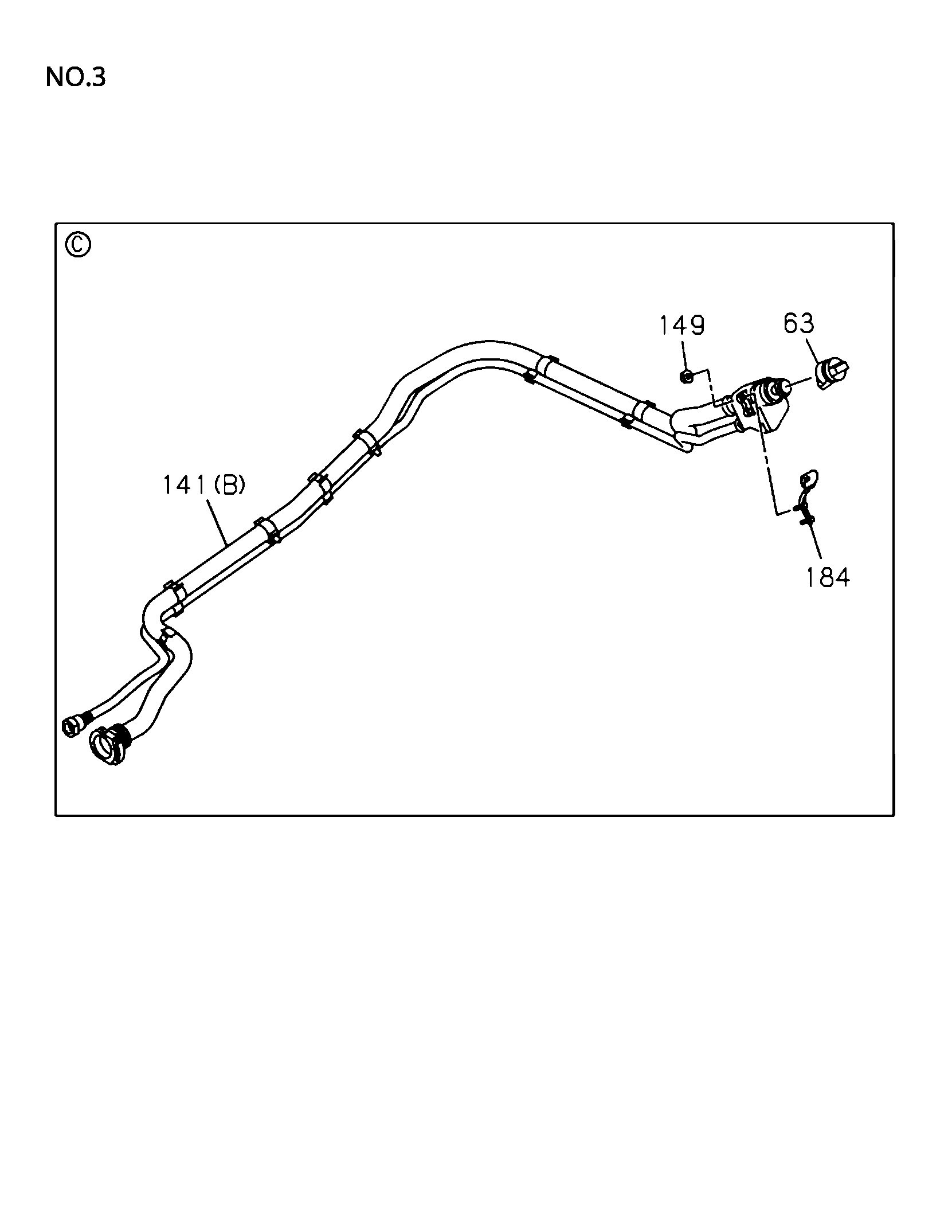

| 141 | I8-97516 067-2 | TUBE ASM, DEF DCM | 1 | 2311- | A | REGULAR CAB(TF**S*) REAR BODY STD CARGO BOX(E63) (B) | ||
| 53 | I8-97944 126-0 | CLIP, HOSE | 2 | 2311- | A | (D-MAX 2024) ID=10.5 | ||
| 141 | I8-98381 547-2 | TUBE ASM, DEF DCM | 1 | 2311- | A | 4X2 EXTENDED CAB LONG(TFB5CF),4X2 CREW CAB LONG(TFB5WF),4X4 EXTENDED CAB LONG(TFS5CF),4X4 CREW CAB LONG(TFS5WF) REAR BODY STD CARGO BOX(E63) (B) | ||
| 176 | I8-97542 883-0 | BRACKET, SENSOR | 1 | 2311- | A | |||
| 104 | I0-28661 025-0 | BOLT, STAY | 2 | 2311- | A | (D-MAX 2024) M10X25 FLANGE | ||
| 108 | I0-91180 108-0 | NUT, FLEX HOSE,CLU CONT | 1 | 2311- | A | (D-MAX 2024) M8 FLANGE | ||
| 22 | I8-97848 029-0 | SENSOR, DEF DCM EXH NOX | 1 | 2311- | A | |||

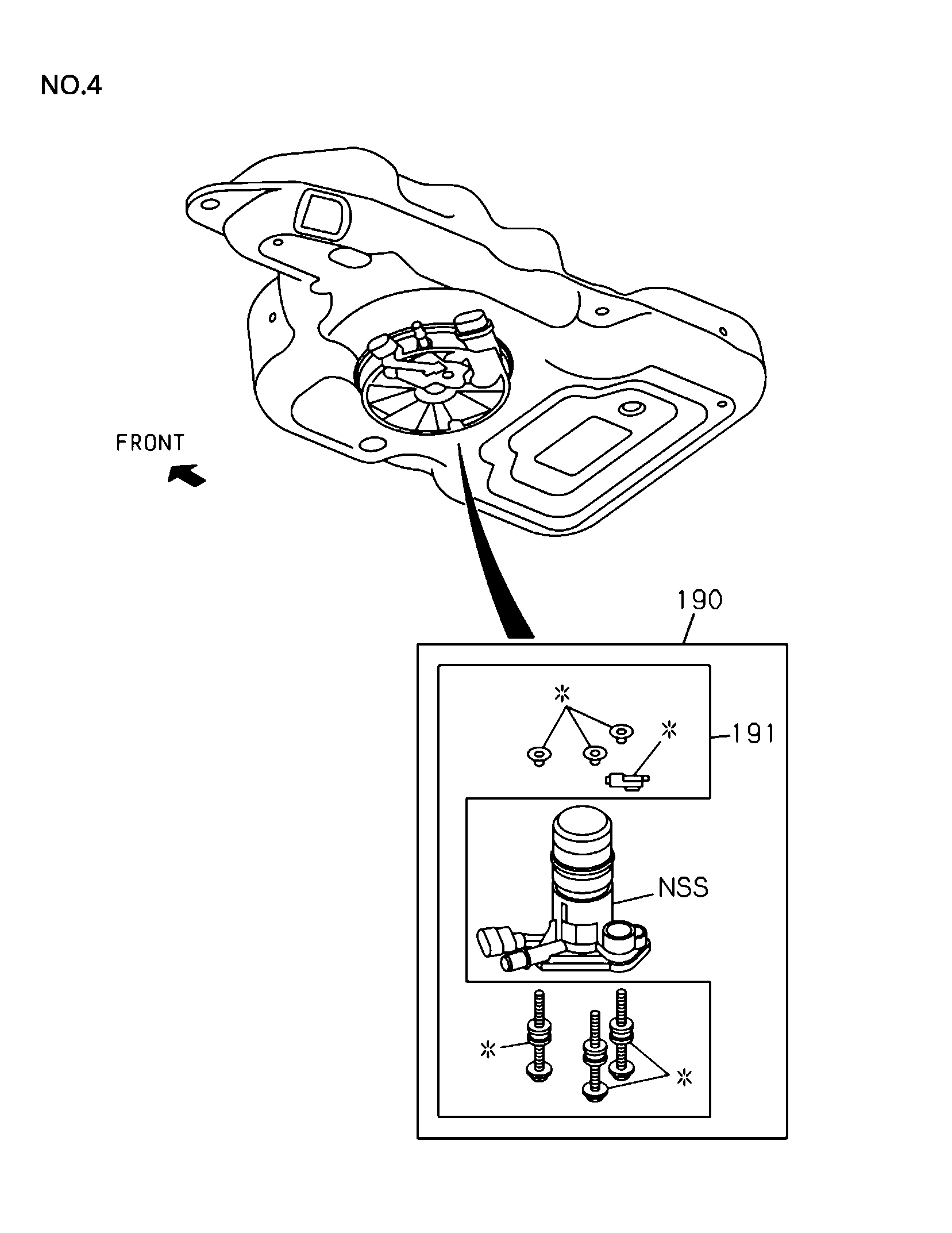

| 190 | I8-97660 940-0 | PUMP KIT | 1 | 2311- | A | |||
| 110 | I8-98244 588-0 | CLIP | 4 | 2311- | A | ID=12 | ||
| 24 | I0-91180 106-0 | NUT:CONICAL | 4 | 2311- | A | (D-MAX 2024) M6 FLANGE | ||

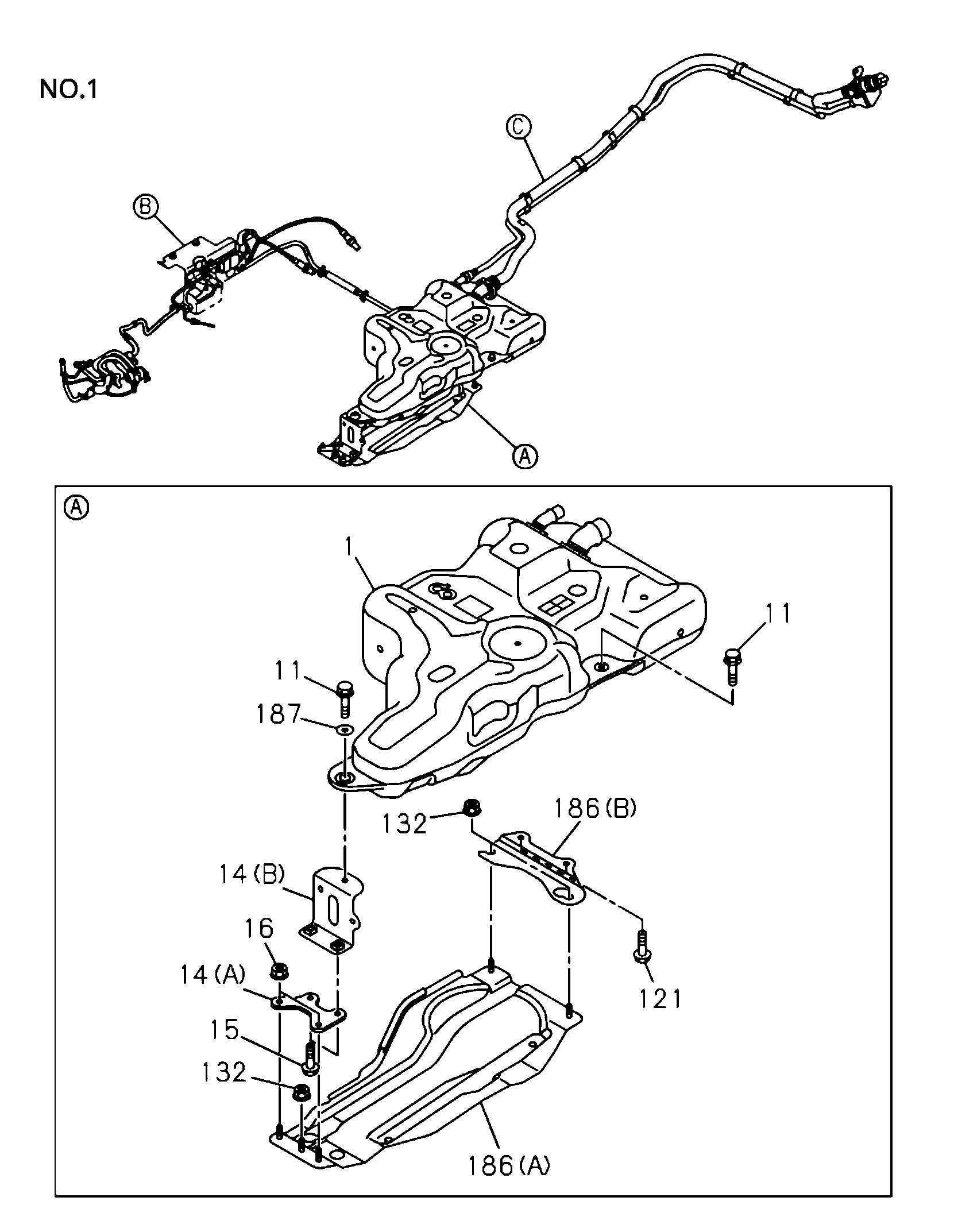

| 1 | I8-97274 669-0 | TANK ASM, DEF | 1 | 2311- | A | |||
| 98 | I8-97553 410-0 | CLIP, DEF DCM EXH NOX SEN HARN | 4 | 2311- | A | |||
| 184 | I8-98392 458-3 | BRACKET, TUBE ASM | 1 | 2311- | A | REAR BODY STD CARGO BOX(E63) | ||
| 141 | I8-98387 459-1 | TUBE ASM, DEF DCM | 1 | 2311- | A | (A) | ||
| 14 | I8-98392 461-1 | BRACKET ASM, DEF TANK | 1 | 2311- | A | (B) | ||
| 132 | I0-91180 208-0 | NUT, FLEX HOSE,CLU CONT | 3 | 2311- | A | (D-MAX 2024) M8 FLANGE | ||
| 186 | I8-98392 457-1 | PROTECTOR, DEF TANK | 1 | 2311- | A | (A) | ||
| 121 | I0-28650 825-0 | BOLT, BATTERY CABLE | 2 | 2311- | A | (D-MAX 2024) M8X25 FLANGE | ||
| 149 | I0-91180 106-0 | NUT:CONICAL | 2 | 2311- | A | (D-MAX 2024) REAR BODY STD CARGO BOX(E63) M6 FLANGE | ||
| 25 | I8-97544 928-0 | SENSOR, DEF DCM EXH TEMP | 1 | 2311- | A | |||
| 192 | I8-97660 939-0 | SEAL KIT | 1 | 2311- | A | |||
| 187 | I0-91614 808-0 | WASHER, PL,COOLING FAN | 1 | 2311- | A | ID=8.4 OD=26 | ||
| 186 | I8-97544 444-3 | PROTECTOR, DEF TANK | 1 | 2311- | A | (B) | ||
| 11 | I0-28650 825-0 | BOLT, BATTERY CABLE | 3 | 2311- | A | (D-MAX 2024) M8X25 FLANGE | ||
| 191 | I8-97660 941-0 | SCREW KIT | 1 | 2311- | A | |||
| 106 | I8-97637 631-0 | CLIP, DEF DCM EXH NOX SEN HARN | 1 | 2311- | A | ID=8 L=20 | ||
| 111 | I8-98135 163-0 | CLIP, ENG HARNESS | 1 | 2311- | A | ID=14 L=28 | ||
| 33 | I8-97544 095-0 | HOSE ASM, DEF DCM | 1 | 2311- | A | M/T MVL 6 SPEED 6S(Y6S) | ||
| 10 | I0-91180 108-0 | NUT, FLEX HOSE,CLU CONT | 1 | 2311- | A | (D-MAX 2024) M8 FLANGE | ||
| 37 | I1-09700 871-0 | CLIP, CABLE | 1 | 2311- | A | ID=11X2 L=20 | ||
| 63 | I8-97548 485-0 | CAP ASM, FILLER,DEF TANK | 1 | 2311- | A | REAR BODY STD CARGO BOX(E63) | ||
| 174 | I8-97880 825-0 | SENSOR, PM | 1 | 2311- | A | |||
| 14 | I8-97544 445-2 | BRACKET ASM, DEF TANK | 1 | 2311- | A | (A) | ||
| 2 | I0-28650 820-0 | BOLT | 1 | 2311- | A | (D-MAX 2024) M8X20 FLANGE |
