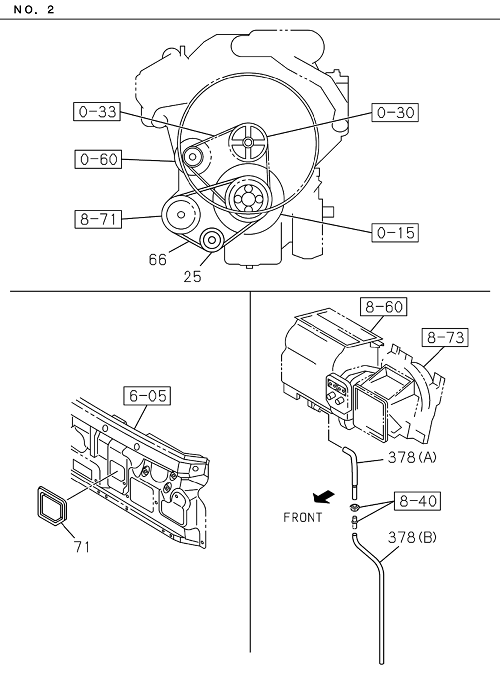

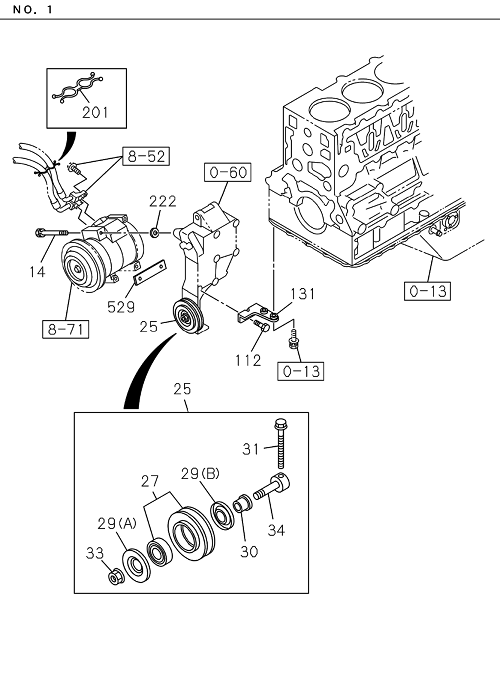

8-50 | AIR CONDITIONING SYSTEM; FRONT
GIGA E4
GIGA FVZ-N HP E4
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 034 | I8-97605 327-0 | SHAFT; IDLE PULLEY | 1 | 2302- | FVZ-N | |||
| 031 | I8-97605 325-0 | BOLT; ADJ,IDLE PULLEY | 1 | 2302- | FVZ-N | |||
| 378 | I8-98204 846-A | HOSE; DRAIN,EVAPORATOR | 1 | 2302- | FVZ-N | (B) | ||
| 029 | I8-97605 330-0 | COVER; DUST,IDLE PULLEY | 1 | 2302- | FVZ-N | (B) | ||
| 029 | I8-97605 329-0 | COVER; DUST,IDLE PULLEY | 1 | 2302- | FVZ-N | (A) | ||
| 014 | I5-09000 228-1 | BOLT; CMPR | 4 | 2302- | FVZ-N | M8X78 W/LK WASHER | ||
| 112 | I0-28050 816-0 | BOLT; BRKT | 2 | 2302- | FVZ-N | M8X16 FLANGE | ||
| 201 | I8-94423 042-0 | CLIP; HOSE,CMPR TO EVAP | 1 | 2302- | FVZ-N | |||
| 027 | I8-97605 323-0 | PULLEY; IDLE,A/C | 1 | 2302- | FVZ-N | |||
| 066 | I8-97605 102-0 | BELT; A/C CMPR | 1 | 2302- | FVZ-N | L=1114 | ||
| 131 | I8-94393 451-0 | STAY; CMPR BRKT | 1 | 2302- | FVZ-N | |||
| 222 | I8-98019 967-0 | GASKET; CONNECTOR | 2 | 2302- | FVZ-N | ID=8.2 | ||
| 378 | I8-98041 428-0 | HOSE; DRAIN,EVAPORATOR | 1 | 2302- | FVZ-N | |||
| 529 | I1-83573 271-0 | SPACER | 1 | 2302- | FVZ-N | |||
| 025 | I8-97605 079-0 | PULLEY ASM; IDLER,CMPR | 1 | 2302- | FVZ-N | |||
| 033 | I8-97605 326-0 | NUT; IDLER PULLEY | 1 | 2302- | FVZ-N | |||
| 030 | I8-97605 328-0 | COLLAR; IDLE PULLEY | 1 | 2302- | FVZ-N |
