8-75 | CONDENSER
GIGA E4
GIGA FVZ-N HP E4

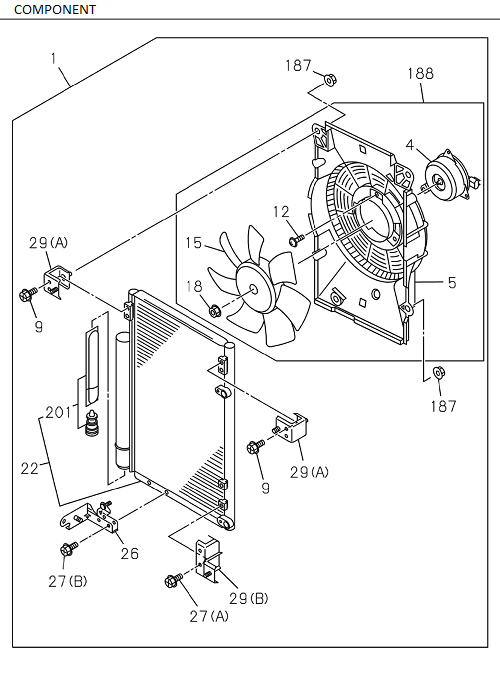

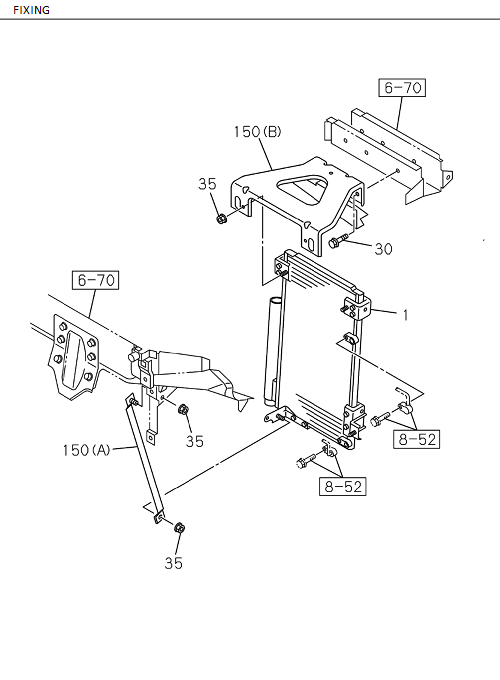

| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 009 | I1-83539 382-0 | BOLT; BRKT | 4 | 2302- | FVZ-N | M6X14 | ||
| 150 | I8-98242 412-A | BRACKET; CONDENSER,MTG | 1 | 2302- | FVZ-N | (B) | ||
| 001 | I8-97926 687-2 | CONDENSER; A/C | 1 | 2302- | FVZ-N | |||
| 029 | I8-98065 915-0 | BRACKET; SIDE | 1 | 2302- | FVZ-N | (B) | ||
| 026 | I1-83573 281-0 | BRACKET; LOW | 1 | 2302- | FVZ-N | |||
| 027 | I1-83539 382-0 | BOLT; BRKT,LOW SIDE | 2 | 2302- | FVZ-N | M6X14 | ||
| 018 | I8-94157 075-0 | NUT; FAN,CENTER | 1 | 2302- | FVZ-N | M5 FLANGE | ||
| 015 | I8-98152 860-0 | FAN; MOTOR | 1 | 2302- | FVZ-N | |||
| 012 | I8-97516 053-0 | BOLT; FAN MOTOR | 3 | 2302- | FVZ-N | |||
| 029 | I8-98065 914-0 | BRACKET; SIDE | 2 | 2302- | FVZ-N | (A) | ||
| 188 | I8-98235 916-1 | BLOWER ASM; SHROUD | 1 | 2302- | FVZ-N | |||
| 027 | I8-97178 770-0 | BOLT; BRKT,LOW SIDE | 2 | 2302- | FVZ-N | (A) M6X14 | ||
| 004 | I8-98076 091-0 | MOTOR ASM; FAN | 1 | 2302- | FVZ-N | |||
| 187 | I1-83539 354-0 | NUT; CASE | 4 | 2302- | FVZ-N | |||
| 022 | I1-83534 261-0 | CONDENSER ASM; A/C | 1 | 2302- | FVZ-N | |||
| 150 | I8-98270 947-A | BRACKET; CONDENSER,MTG | 1 | 2302- | FVZ-N | (A) | ||
| 030 | I0-28650 820-0 | BOLT; GEAR CASE COVER | 2 | 2302- | FVZ-N | |||
| 005 | I8-98076 093-0 | SHROUD; FAN MOTOR | 1 | 2302- | FVZ-N | |||
| 035 | I0-91180 108-0 | NUT; OIL PAN | 5 | 2302- | FVZ-N | |||
| 201 | I1-83535 097-0 | DRYER ASM; CONDENSER | 1 | 2302- | FVZ-N |
