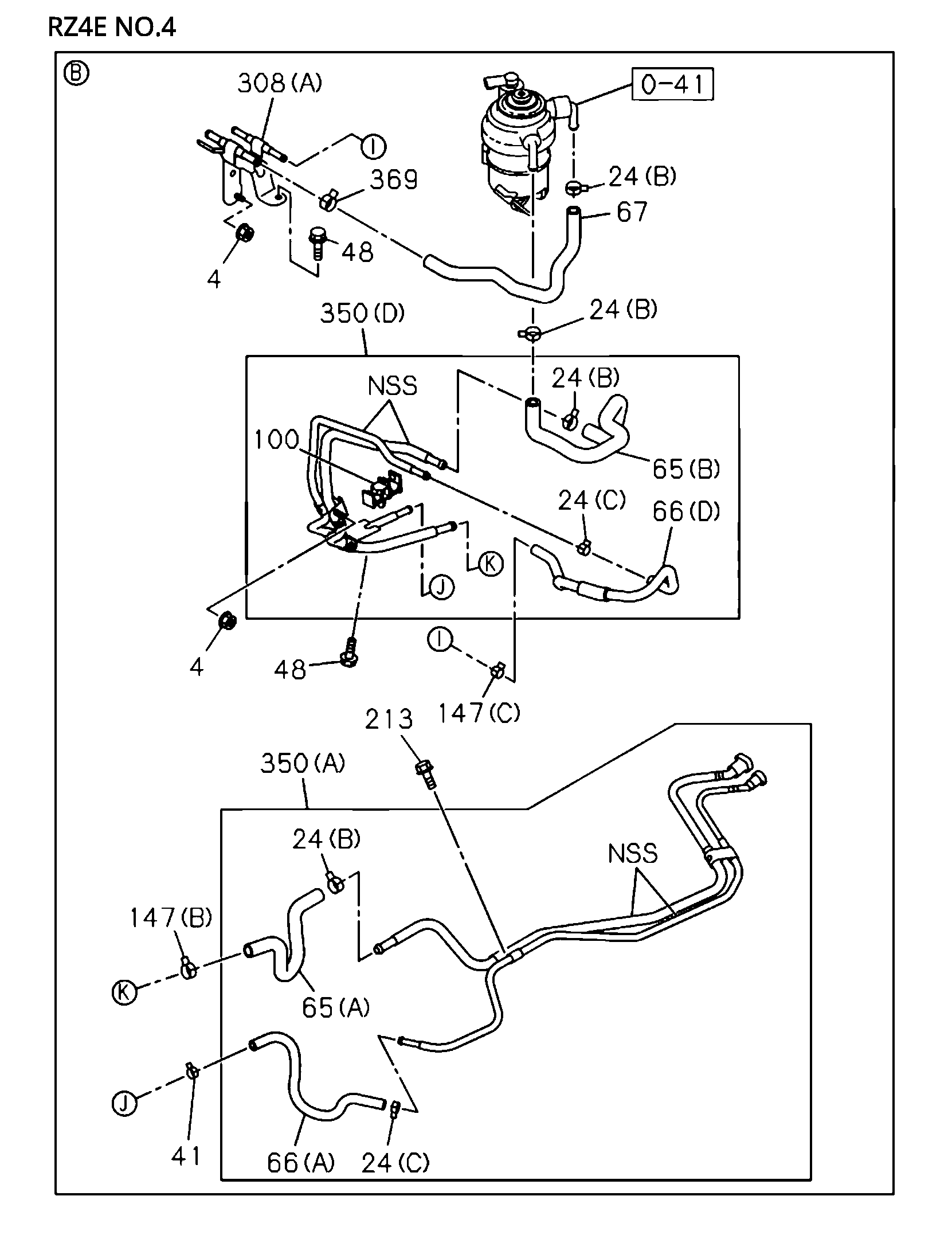

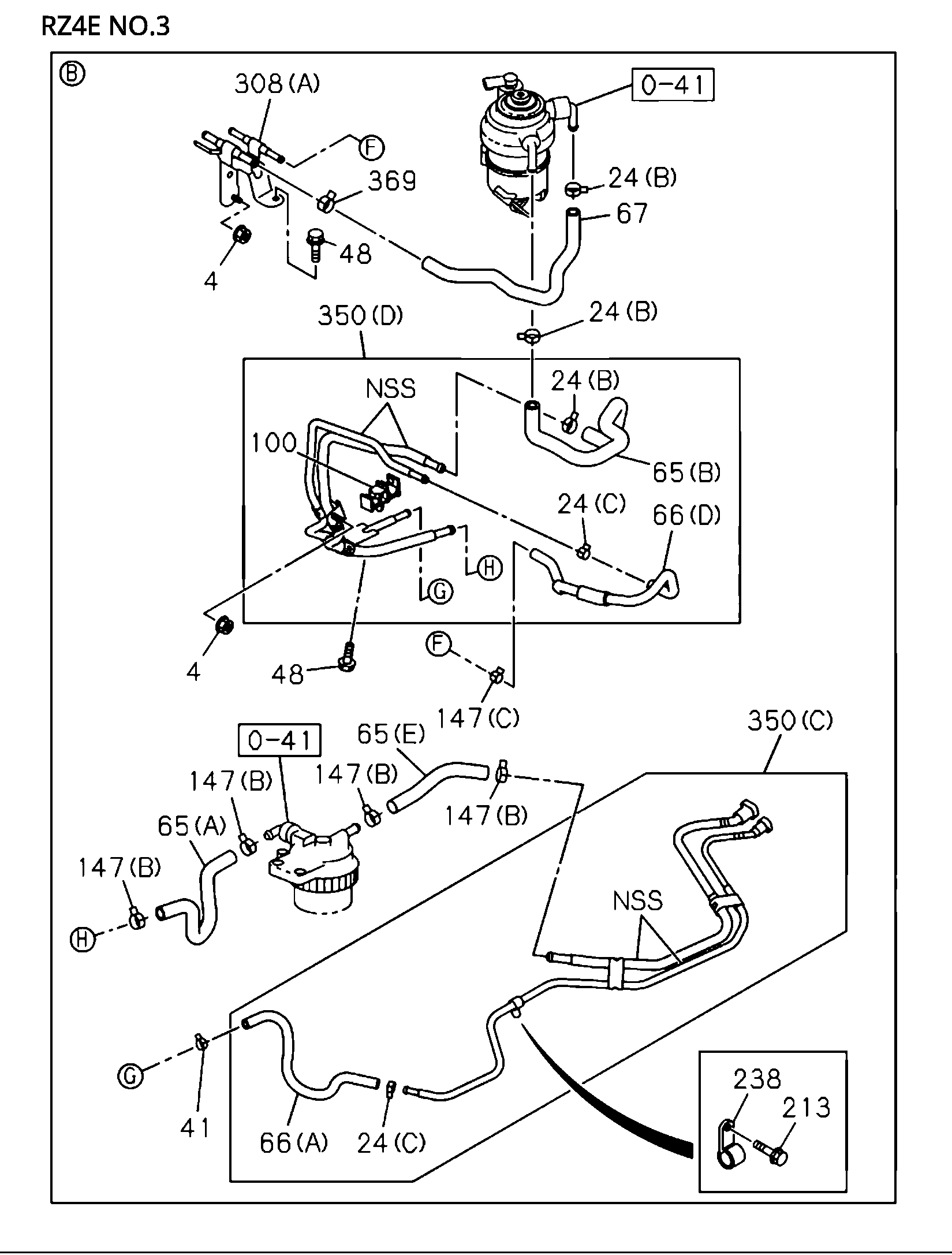

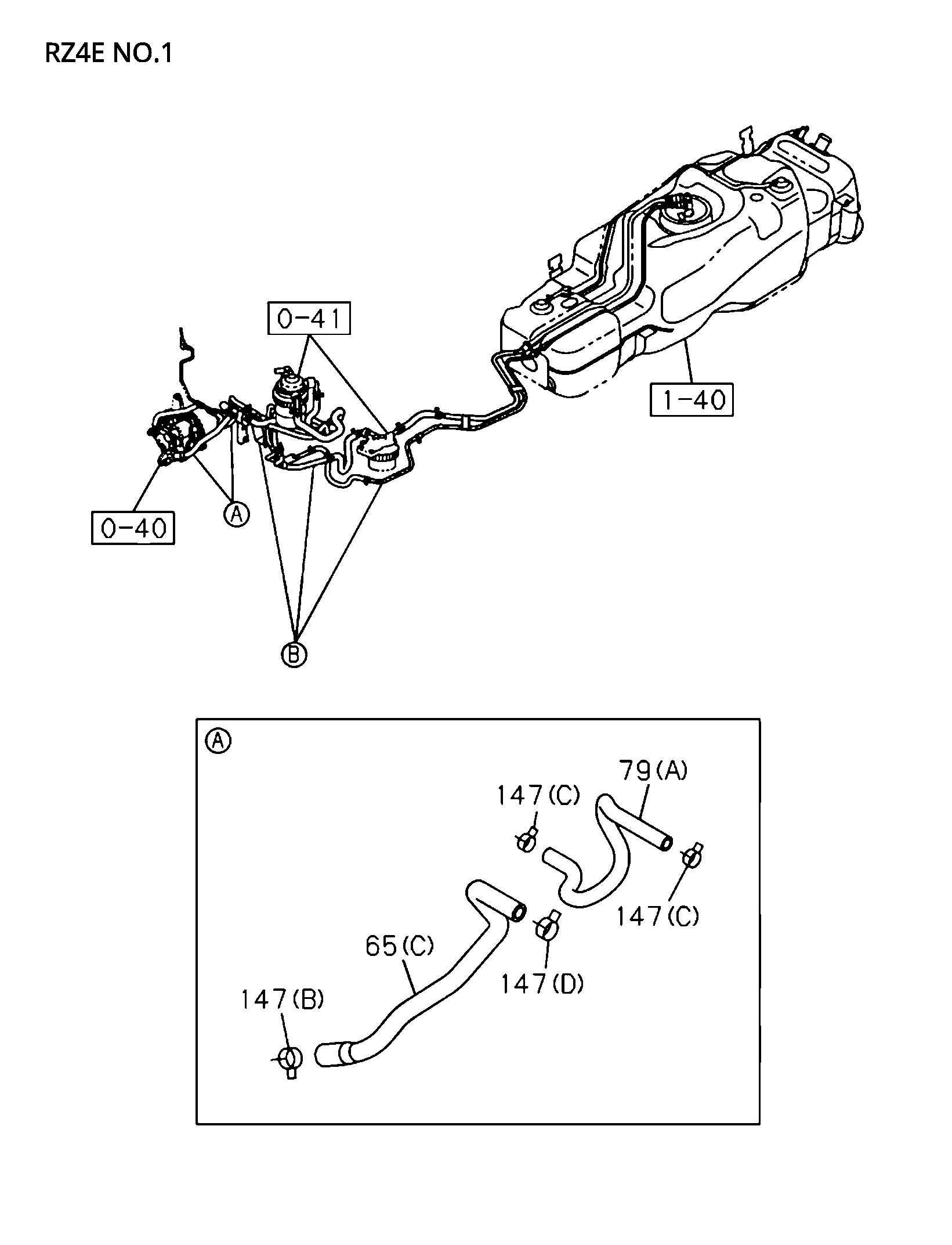

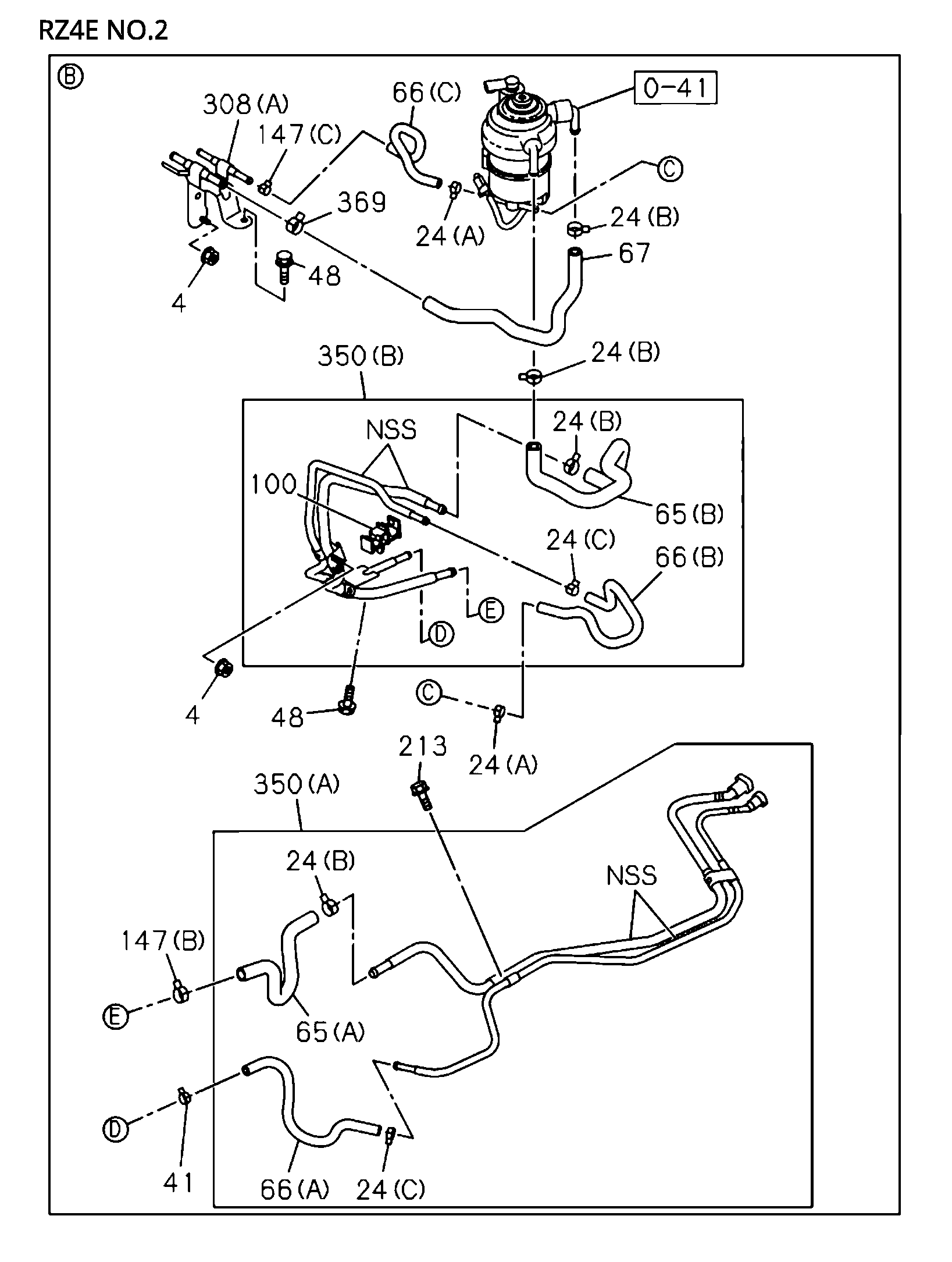

1-41 | FUEL PIPING; CHASSIS
MUX
MU-X 2021
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 147 | I8-97553 074-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | AB | (D) ID=16 | ||
| 65 | I8-97649 468-0 | HOSE; FUEL,DELIVERY PIPE | 1 | 2103- | AB | (B) | ||
| 147 | I8-98051 892-0 | CLIP; FUEL PIPE TO HOSE | 3 | 2103- | AB | (C) ID=11.5 | ||
| 100 | I8-98113 581-0 | CLIP; FUEL PIPE | 1 | 2103- | AB | |||
| 67 | I8-97649 463-0 | HOSE; FUEL,DELIVERY | 1 | 2103- | AB | |||
| 79 | I8-98395 622-1 | HOSE; FUEL,PUMP TO PIPE,RETURN | 1 | 2103- | A | (A) | ||
| 147 | I8-97553 074-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | AB | (D) ID=16 | ||
| 67 | I8-97649 463-0 | HOSE; FUEL,DELIVERY | 1 | 2103- | AB | |||
| 48 | I0-28650 616-0 | BOLT; BRKT | 2 | 2103- | AB | M6X16 FLANGE | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 2 | 2103- | AB | (B) ID=17.2 | ||
| 213 | I0-28650 616-0 | BOLT; FUEL PIPE FIX | 1 | 2103- | AB | M6X16 FLANGE | ||
| 24 | I8-98051 892-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (A) ID=11.5 | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 66 | I8-97649 469-0 | HOSE; FUEL,RETURN PIPE | 1 | 2103- | AB | (B) | ||
| 4 | I0-91180 106-0 | NUT; BRKT | 2 | 2103- | AB | M6 FLANGE | ||
| 66 | I8-97649 469-0 | HOSE; FUEL,RETURN PIPE | 1 | 2103- | AB | (B) | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 24 | I8-98051 892-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (A) ID=11.5 | ||
| 100 | I8-98113 581-0 | CLIP; FUEL PIPE | 1 | 2103- | AB | |||
| 41 | I8-98051 892-0 | CLIP; FUEL PIPE.FUELTANK | 1 | 2103- | AB | ID=11.5 | ||
| 369 | I8-98030 682-0 | CLAMP; HOSE,FUEL | 1 | 2103- | AB | ID=16 | ||
| 4 | I0-91180 106-0 | NUT; BRKT | 2 | 2103- | AB | M6 FLANGE | ||
| 350 | I8-97649 467-0 | PIPE; FUEL,DEL & RET | 1 | 2103- | AB | (B) | ||
| 147 | I8-98052 395-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | A | (B) ID=17.2 | ||
| 308 | I8-98484 282-1 | BRACKET; FUEL PIPE | 1 | 2103- | A | (A) | ||
| 147 | I8-98052 395-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 2 | 2103- | AB | (B) ID=17.2 | ||
| 24 | I8-98051 892-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (A) ID=11.5 | ||
| 369 | I8-98030 682-0 | CLAMP; HOSE,FUEL | 1 | 2103- | AB | ID=16 | ||
| 65 | I8-98395 639-1 | HOSE; FUEL,DELIVERY PIPE | 1 | 2103- | AB | (A) | ||
| 350 | I8-97649 467-0 | PIPE; FUEL,DEL & RET | 1 | 2103- | AB | (B) | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 147 | I8-98052 395-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | A | (B) ID=17.2 | ||
| 147 | I8-98051 892-0 | CLIP; FUEL PIPE TO HOSE | 3 | 2103- | AB | (C) ID=11.5 | ||
| 65 | I8-98395 616-1 | HOSE; FUEL.DEUVERY PIPE | 1 | 2103- | A | (C) | ||
| 147 | I8-98030 682-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | B | (A) ID=16 | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 66 | I8-98484 286-1 | HOSE; FUEL,RETURN PIPE | 1 | 2103- | AB | (A) | ||
| 24 | I8-98051 892-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (A) ID=11.5 | ||
| 65 | I8-97649 468-0 | HOSE; FUEL.DELJVERY PIPE | 1 | 2103- | AB | (B) | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 2 | 2103- | AB | (B) ID=17.2 | ||
| 4 | I0-28650 616-0 | BOLT; BRKT | 2 | 2103- | AB | M6X16 FLANGE | ||
| 147 | I8-98052 395-0 | CLIP; FUEL PIPE TO HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 24 | I8-98052 395-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (B) ID=17.2 | ||
| 24 | I8-98051 892-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (A) ID=11.5 | ||
| 24 | I8-98051 892-0 | CLIP; FUEL HOSE | 1 | 2103- | AB | (A) ID=11.5 |
