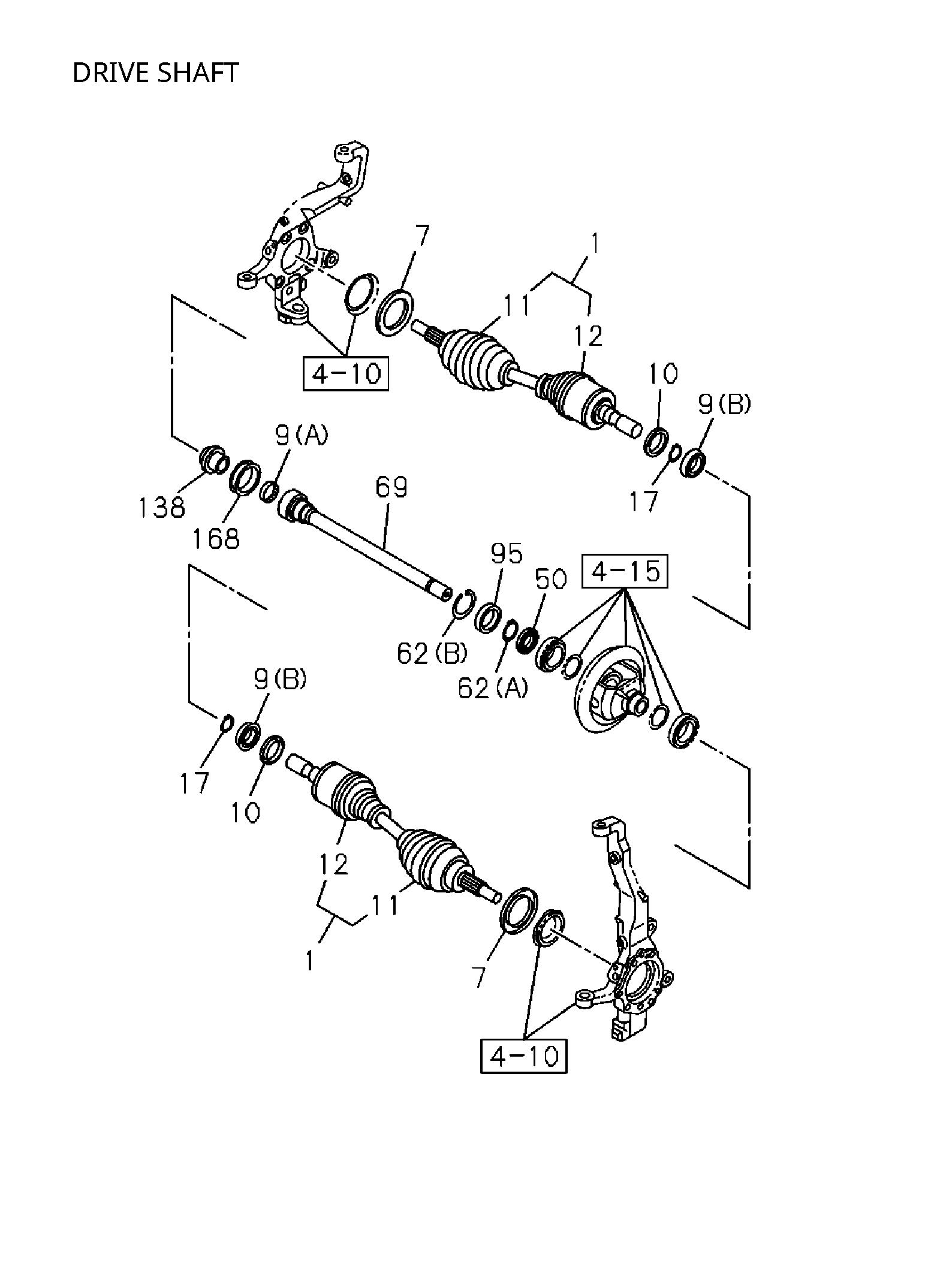

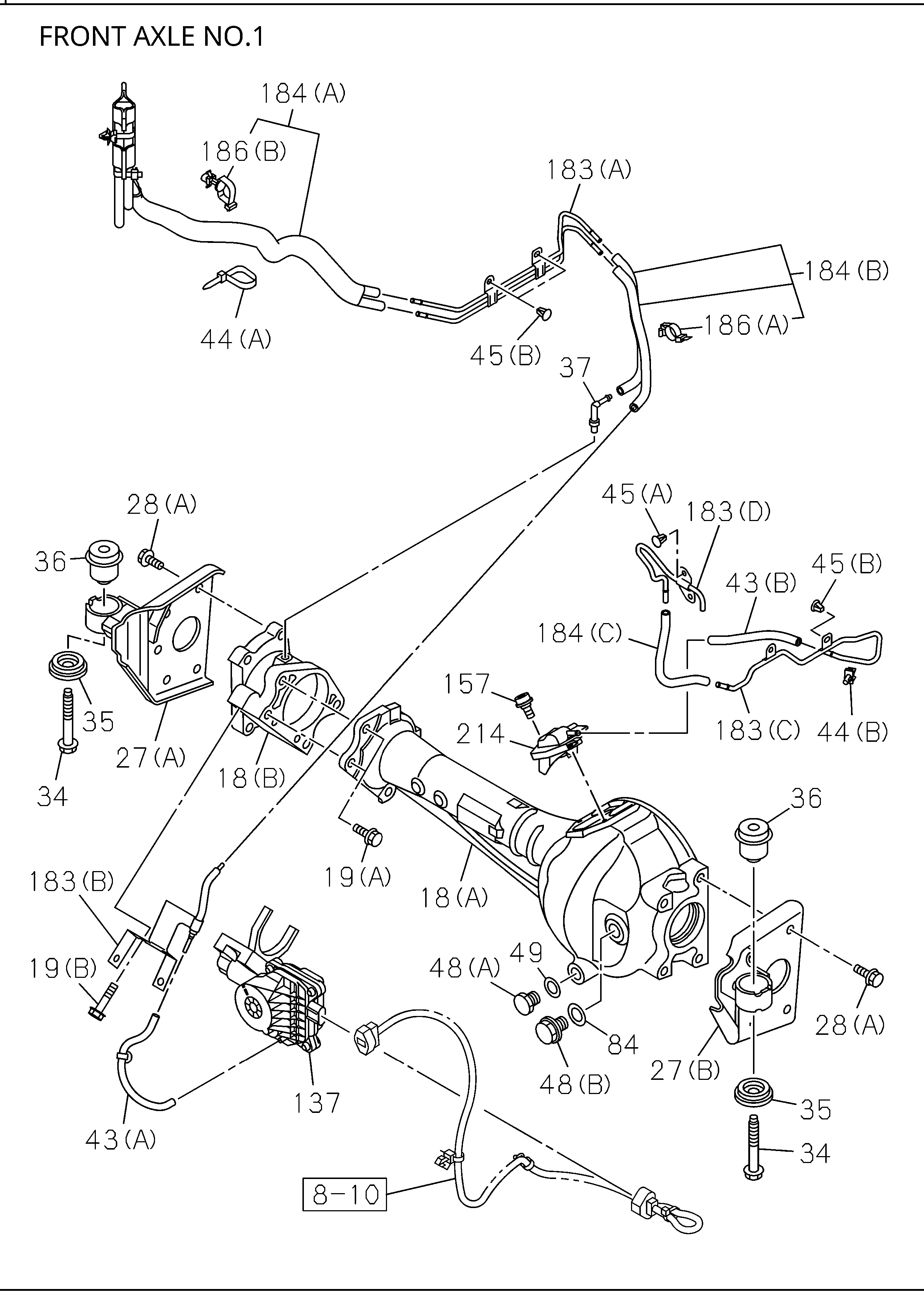

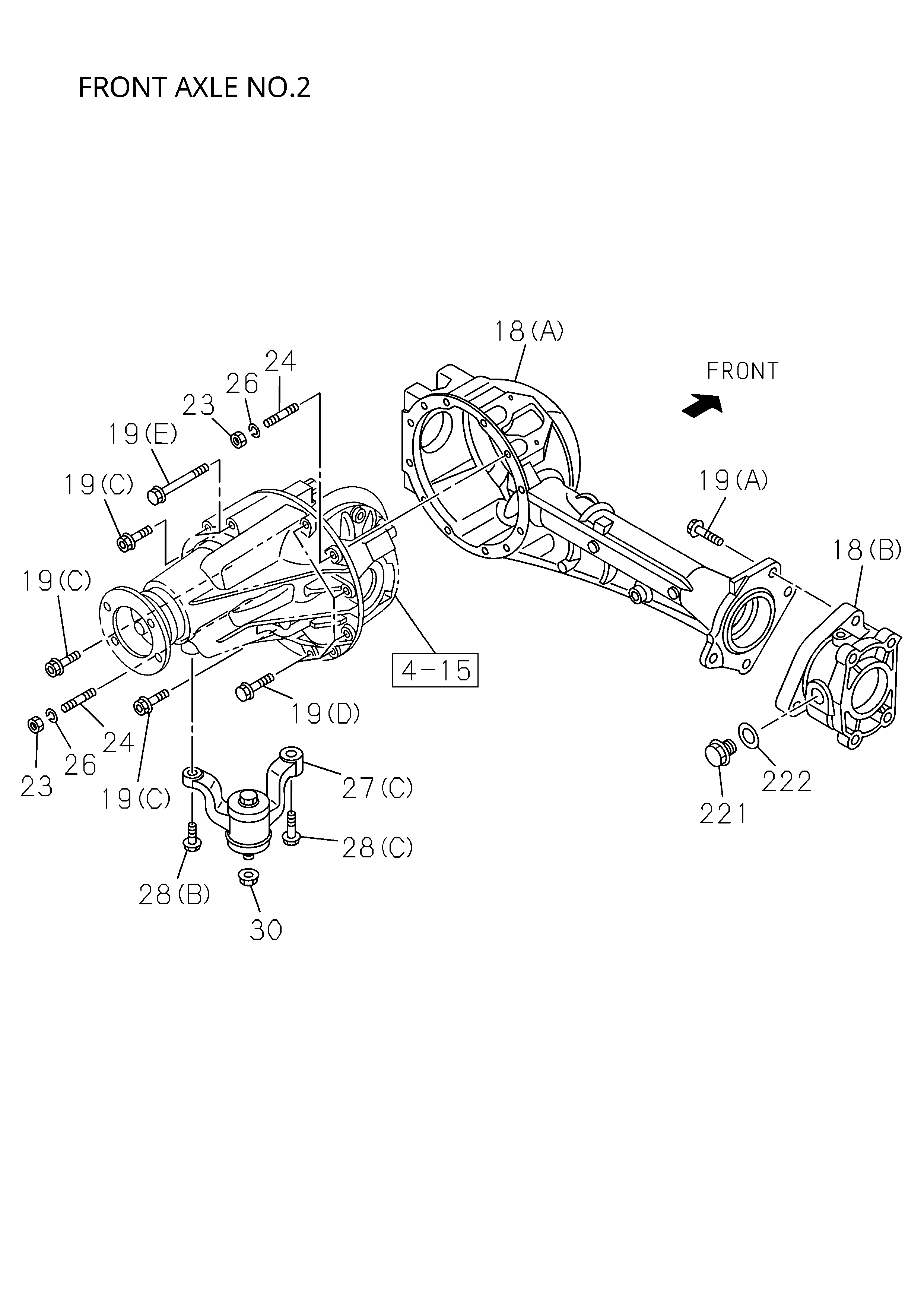

4-12 | 4-12A FRONT DRIVE SHAFT
MUX
MU-X 2025
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 010 | I8-98392 977-0 | SEAL; OIL,AXLE SHAFT,INNER | 2 | 2410- | B | |||
| 184 | I8-98393 001-0 | HOSE; BREATHER | 1 | 2410- | L | B | (C) | |
| 027 | I8-98486 702-1 | BRACKET; AXLE CASE | 1 | 2410- | R | B | (A) | |
| 017 | I8-97508 171-0 | RING; SNAP,DRIVE SHAFT TO TRANS AXLE | 2 | 2410- | B | |||
| 004 | I8-97508 101-0 | BAND; "C",FRT DRIVE SHAFT | 2 | 2410- | B | (B) | ||
| 009 | I8-98392 974-0 | BEARING; AXLE SHAFT,INNER | 2 | 2410- | B | (B) | ||
| 222 | I8-94462 734-0 | GASKET; FILL | 1 | 2410- | B | ID=20 0D=30 | ||
| 157 | I8-97509 337-0 | BOLT; COVER | 2 | 2410- | B | M6X12 HEX SOCKET | ||
| 036 | I8-97364 319-0 | BUSHING; RUBBER,FRT AXLE MTG | 1 | 2410- | L | B | ||
| 062 | I9-09180 162-0 | RING; SNAP,AXLE SHAFT | 1 | 2410- | B | (B) ID=57.9 | ||
| 048 | I8-97307 060-0 | PLUG; DRAIN,AXLE CASE | 1 | 2410- | B | (A) M16X12.5 | ||
| 004 | I8-97508 099-0 | BAND; "C",FRT DRIVE SHAFT | 2 | 2410- | B | (A) | ||
| 027 | I8-98486 703-1 | BRACKET; AXLE CASE | 1 | 2410- | L | B | (B) | |
| 045 | I8-97031 632-0 | CLIP | 4 | 2410- | B | (B) OD=14 HOLE ID=6 | ||
| 019 | I0-28650 840-0 | BOLT; FRT AXLE | 4 | 2410- | B | (B) M8X40 FLANGE | ||
| 084 | I8-94462 734-0 | GASKET; PLUG,OIL FILLER | 1 | 2410- | B | ID=20 OD=30 | ||
| 137 | I8-97481 449-2 | ACTUATOR; AXLE | 1 | 2410- | B | |||
| 168 | I8-97130 567-1 | SLEEVE; FRT AXLE | 1 | 2410- | B | Z=27 | ||
| 035 | I8-98008 020-0 | WASHER; FRT AXLE MTG | 2 | 2410- | B | ID=14.2 OD=50 | ||
| 048 | I8-98009 333-0 | PLUG; DRAIN,AXLE CASE | 1 | 2410- | B | (B) M20X10.5 | ||
| 043 | I8-98393 115-0 | HOSE; RUBBER,AIR BREATHER | 1 | 2410- | L | B | (B) | |
| 183 | I8-98392 998-0 | PIPE; BREATHER | 1 | 2410- | L | B | (D) | |
| 018 | I8-98393 017-0 | CASE; FRT AXLE | 1 | 2410- | B | (A) | ||
| 023 | I0-91110 508-0 | NUT; FRT AXLE | 2 | 2410- | B | M8 | ||
| 184 | I8-98393 000-0 | HOSE; BREATHER | 1 | 2410- | R | B | (B) | |
| 028 | I0-28061 230-0 | BOLT; BRKT TO AXLE CASE | 1 | 2410- | B | (B) M12X30 FLANGE | ||
| 002 | I8-97508 100-0 | BAND; "A",FRT DRIVE SHAFT | 2 | 2410- | B | |||
| 037 | I8-94226 943-0 | BREATHER; FRT AXLE CASE | 1 | 2410- | B | |||
| 138 | I8-98393 022-0 | GEAR; CLUTCH | 1 | 2410- | B | Z=27 | ||
| 044 | I8-97509 461-0 | CLIP; AIR BREATHER HOSE | 1 | 2410- | L | B | (B) ID=6.4 | |
| 095 | I8-97103 392-0 | BEARING; AXLE SHAFT,FRT | 1 | 2410- | B | |||
| 027 | I8-98392 981-3 | BRACKET; AXLE CASE | 1 | 2410- | B | (C) | ||
| 186 | I8-98393 636-0 | CLIP; HOSE,BREATHER | 1 | 2410- | R | B | (B) L=181.2 | |

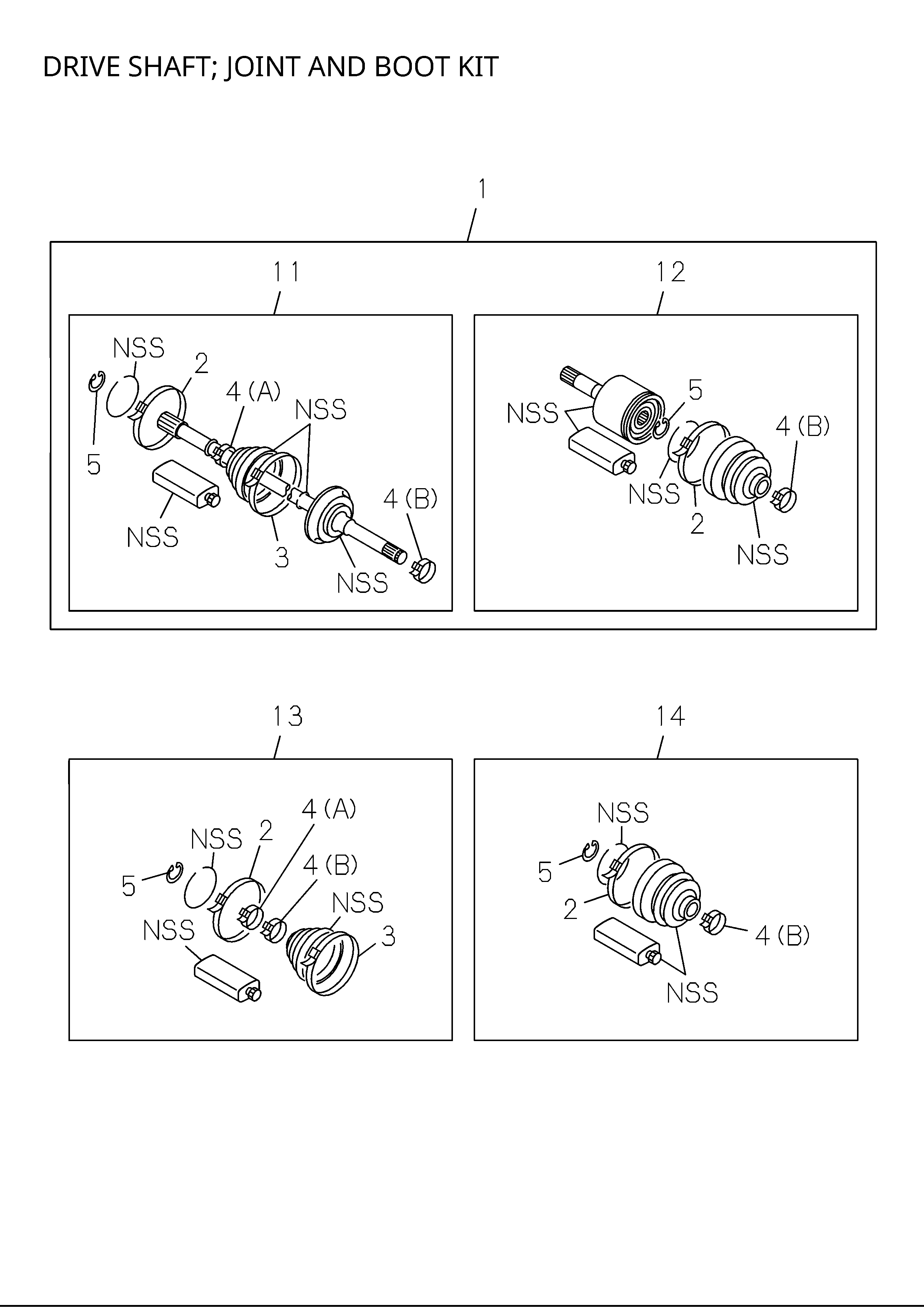

| 013 | I8-97528 979-0 | BOOT KIT; OUTSIDE,FRT DRIVE SHAFT | 2 | 2410- | B | |||
| 049 | I9-09571 416-0 | GASKET; DRAIN PLUG | 1 | 2410- | B | ID=16.2 OD=24 | ||
| 030 | I0-91180 214-0 | NUT; FRT AXLE MTG | 1 | 2410- | B | M14FLANGE | ||
| 043 | I8-97503 261-0 | HOSE; RUBBER,AIR BREATHER | 1 | 2410- | R | B | (A) | |
| 034 | I8-97259 306-0 | BOLT; FRT AXLE MTG | 2 | 2410- | B | M14X85 FLANGE | ||
| 036 | I8-97364 323-0 | BUSHING; RUBBER,FRT AXLE MTG | 1 | 2410- | R | B | ||
| 011 | I8-97528 981-0 | JOINT ASM; OUTSIDE,FRT DRIVE SHAFT | 2 | 2410- | B | |||
| 019 | I8-97947 579-0 | BOLT; FRT AXLE | 3 | 2410- | B | (C) M8X28.5 W/SP WASHER | ||
| 012 | I8-97528 980-0 | JOINT ASM | 2 | 2410- | B | |||
| 019 | I8-97947 581-0 | BOLT; FRT AXLE | 2 | 2410- | B | (E) M8X95 W/SP WASHER | ||
| 018 | I8-98486 069-1 | CASE; FRT AXLE | 1 | 2410- | B | (B) | ||
| 186 | I8-98116 079-0 | CLIP; HOSE,BREATHER | 1 | 2410- | R | B | (A) L=145 | |
| 069 | I8-98393 021-0 | SHAFT; AXLE,FRT INNER | 1 | 2410- | B | |||
| 050 | I8-97084 507-0 | SEAL; OIL,SHAFT,FRT AXLE | 1 | 2410- | B | |||
| 003 | I8-97508 102-0 | BAND; "B",FRT DRIVE SHAFT | 2 | 2410- | B | |||
| 001 | I8-98392 965-0 | SHAFT ASM; FRT DRIVE | 2 | 2410- | B | |||
| 183 | I8-98392 997-0 | PIPE; BREATHER | 1 | 2410- | L | B | (C) | |
| 214 | I8-97509 233-0 | COVER; BREA | 1 | 2410- | B | |||
| 009 | I8-97101 878-0 | BEARING; AXLE SHAFT,INNER | 1 | 2410- | B | (A) | ||
| 024 | I0-40210 825-0 | STUD; CASE,FRT AXLE | 2 | 2410- | B | M8X25 L=41 | ||
| 221 | I8-98009 333-0 | PLUG; FILLER | 1 | 2410- | B | M20X10.5 | ||
| 062 | I9-09180 040-0 | RING; SNAP,AXLE SHAFT | 1 | 2410- | B | (A) ID=37.0 | ||
| 026 | I0-91510 808-0 | WASHER; LK,CASE,FRT AXLE | 2 | 2410- | B | ID=8.2 | ||
| 014 | I8-97528 978-0 | BOOT KIT; IN SIDE,FRT DRIVE SHAFT | 2 | 2410- | B | |||
| 005 | I8-97131 402-0 | RING; RET,FRT DRIVE SHAFT | 2 | 2410- | B | |||
| 183 | I8-98392 996-0 | PIPE; BREATHER | 1 | 2410- | B | (B) | ||
| 183 | I8-98392 994-0 | PIPE; BREATHER | 1 | 2410- | R | B | (A) | |
| 044 | I8-94368 493-0 | CLIP; AIR BREATHER HOSE | 1 | 2410- | R | B | (A) L=129.5 | |
| 045 | I5-09709 108-0 | CLIP | 2 | 2410- | L | B | (A) OD=14 HOLE ID=6.5 | |
| 019 | I8-97947 580-0 | BOLT; FRT AXLE | 5 | 2410- | B | (D) M8X40 W/SP WASHER | ||
| 019 | I0-28051 230-0 | BOLT; FRT AXLE | 4 | 2410- | B | (A) M12X30 FLANGE | ||
| 028 | I0-28061 240-0 | BOLT; BRKT TO AXLE CASE | 1 | 2410- | B | (C) M12X40 FLANGE | ||
| 184 | I8-98392 990-0 | HOSE; BREATHER | 1 | 2410- | R | B | (A) | |
| 007 | I8-98392 966-0 | SEAL; DUST,DRIVE SHAFT | 2 | 2410- | B | |||
| 028 | I8-98270 578-0 | BOLT; BRKT TO AXLE CASE | 8 | 2410- | B | (A) M12X22 FLANGE |
