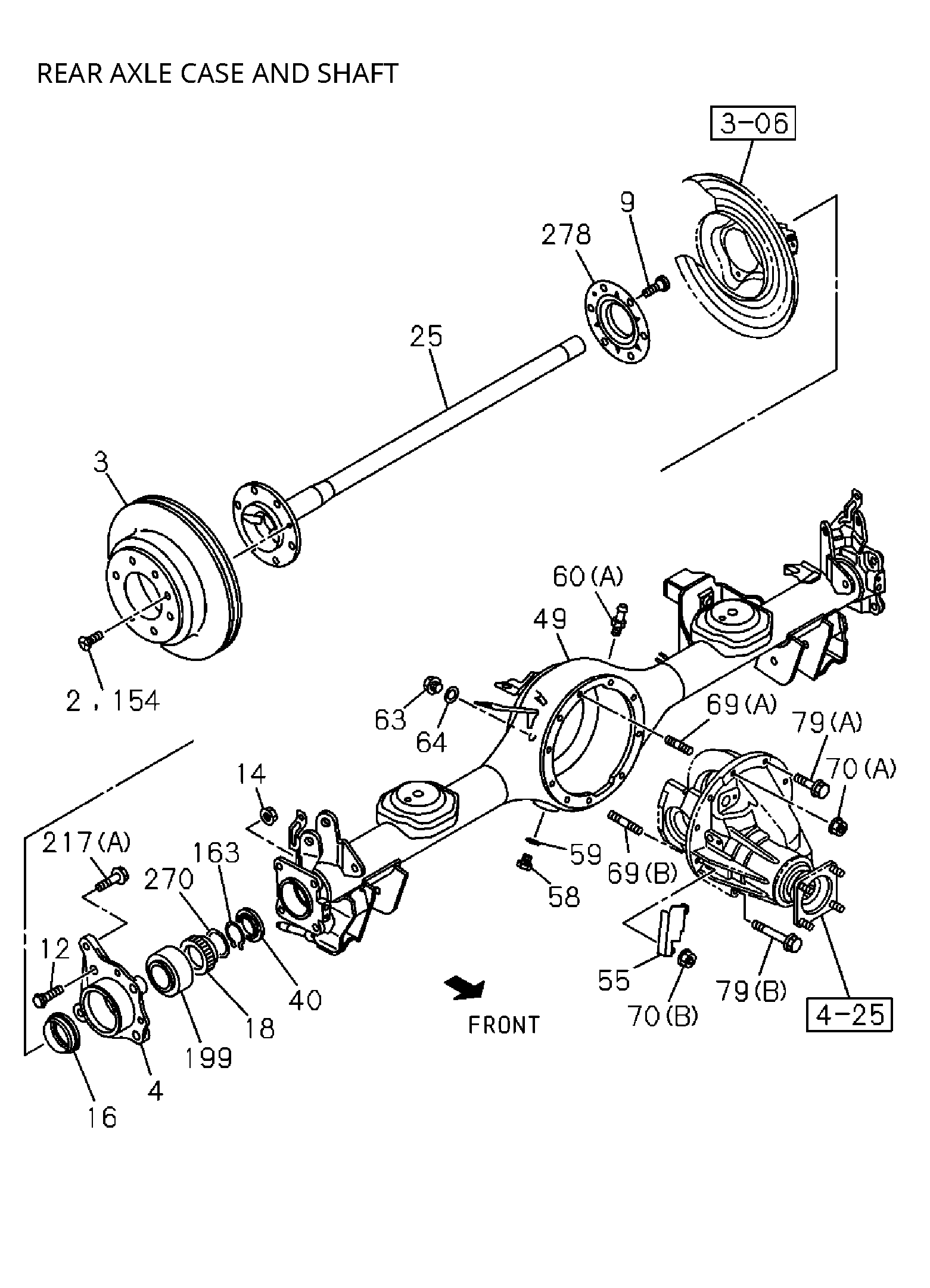

4-20 | 4-20A REAR AXLE CASE AND SHAFT
MUX
MU-X 2025
| Key | PART NO | ITC | DESCRIPTION | QTY | APP DATE | LR | MODEL | REMARKS |
|---|---|---|---|---|---|---|---|---|
| 058 | I8-97307 060-0 | PLUG; DRAIN,AXLE CASE | 1 | 2410- | AB | M16X12.5 | ||
| 217 | I0-28660 820-0 | BOLT; RR BRK | 1 | 2410- | AB | (B) M8X20 FLANGE | ||
| 079 | I0-28061 030-0 | BOLT; COVER TO CASE | 5 | 2410- | AB | REAR AXLE DIFF LOCK<8CL> (A) M10X30 FLANGE | ||

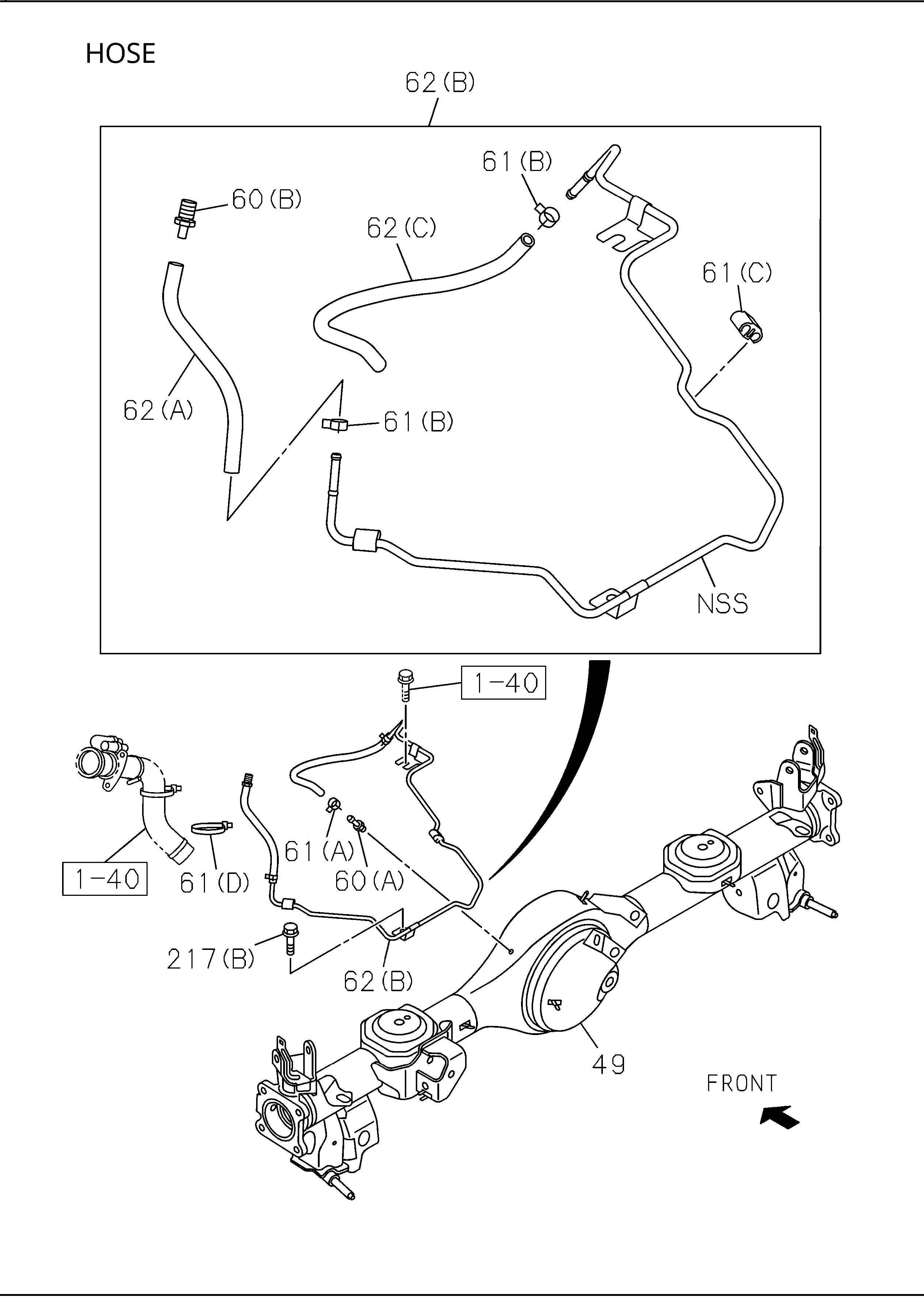

| 062 | I0-04750 300-0 | HOSE; RUBBER,BREATHER,RR AXLE | 1 | 2410- | AB | (A) L=190 SERVICED BY L=3000 | ||
| 004 | I8-97528 299-0 | HOLDER; BRG,AXLE SHAFT | 1 | 2410- | L | AB | ||
| 049 | I8-97528 150-1 | CASE; RR AXLE | 1 | 2410- | AB | EXC. REAR AXLE DIFF LOCK<8CL> | ||
| 070 | I0-91180 210-0 | NUT; CARRIER | 2 | 2410- | AB | (A) M10 FLANGE | ||
| 055 | I8-97873 966-0 | PROTECTOR; RR AXLE | 1 | 2410- | AB | REAR AXLE DIFF LOCK<8CL> | ||
| 069 | I8-98022 413-0 | STUD; AXLE CASE | 2 | 2410- | AB | (A) M10X31 L=43 | ||
| 270 | I9-41519 109-0 | SHIM; RETAINER | AR | 2410- | | AB | T=0.24 | ||
| 199 | I8-97216 797-2 | BEARING; RR AXLE | 2 | 2410- | AB | |||
| 040 | I8-97323 297-0 | SEAL; OIL,REAR AXLE | 2 | 2410- | AB | |||
| 002 | I0-36410 616-0 | BOLT; BRK DRUM | 1 | 2410- | AB | M6X16 CK-HEAD | ||
| 154 | I0-36410 616-0 | SCREW; SLOTTED | 1 | 2410- 1 | AB | M6X16 CK-HEAD | ||
| 025 | I8-98080 678-2 | SHAFT; AXLE,RR | 2 | 2410- | AB | EXC. REAR AXLE DIFF LOCK<8CL> | ||
| 217 | I8-98033 645-0 | BOLT; RR BRK | 4 | 2410- | AB | (A) M12X25 FLANGE | ||
| 079 | I0-28061 090-0 | BOLT; COVER TO CASE | 1 | 2410- | AB | (B) M10X90 | ||
| 278 | I8-98103 447-2 | CATCHER; OIL | 2 | 2410- | | AB | |||
| 060 | I8-98396 031-0 | BREATHER; RR AXLE CASE | 1 | 2410- | AB | (A) L=38.5 | ||
| 062 | I0-04750 300-0 | HOSE; RUBBER,BREATHER,RR AXLE | 1 | 2410- | AB | (C) L=320 SERVICED BY L=3000 | ||
| 012 | I8-97529 514-0 | BOLT; BRG HOLDER TO CASE | 8 | 2410- | AB | |||
| 004 | I8-97528 300-0 | HOLDER; BRG,AXLE SHAFT | 1 | 2410- | R | AB | ||
| 069 | I8-97874 154-0 | STUD; AXLE CASE | 2 | 2410- | AB | REAR AXLE DIFF LOCK<8CL> (B) M10X40 L=55 | ||
| 061 | I8-97944 126-0 | CLIP; BREATHER HOSE,RR AXLE | 2 | 2410- | AB | (B) ID=10.5 | ||
| 061 | I8-94238 570-0 | CLIP; BREATHER HOSE,RR AXLE | 1 | 2410- | AB | (A) ID=11 | ||
| 003 | I8-97503 571-0 | ROTOR; DISC BRK,RR | 2 | 2410- | AB | |||
| 063 | I8-97307 059-1 | PLUG; OIL FILLER,AXLE CASE | 1 | 2410- 1 | AB | M20X17 | ||
| 062 | I8-97507 475-1 | HOSE; RUBBER,BREATHER,RR AXLE | 1 | 2410- | AB | (B) | ||
| 163 | I9-09952 253-0 | RING; SNAP,AXLE SHAFT | AR | 2410- | AB | ID=38.5 T=2.00 | ||
| 025 | I8-98393 149-0 | SHAFT; AXLE,RR | 1 | 2410- | R | AB | REAR AXLE DIFF LOCK<8CL> | |
| 049 | I8-97528 151-1 | CASE; RR AXLE | 1 | 2410- | AB | REAR AXLE DIFF LOCK<8CL> | ||
| 009 | I8-97944 831-1 | PIN; WHEEL,RR AXLE | 12 | 2410- | AB | M12X42.5 RH THREAD | ||
| 016 | I8-98134 394-0 | SEAL; OIL,RR HUB,OUTER | 2 | 2410- | AB | |||
| 064 | I8-94462 734-0 | GASKET; OIL FILLER,AXLE CASE | 1 | 2410- 1 | AB | ID=20 OD=30 | ||
| 079 | I0-28061 030-0 | BOLT; COVER TO CASE | 7 | 2410- | AB | EXC. REAR AXLE DIFF LOCK<8CL> (A) M10X30 FLANGE | ||
| 060 | I8-98018 796-0 | BREATHER; RR AXLE CASE | 1 | 2410- | AB | (B) L=29.6 | ||
| 061 | I8-94151 373-0 | CLIP; BREATHER HOSE,RR AXLE | 1 | 2410- | AB | (D) L=300 | ||
| 070 | I0-91180 108-0 | NUT; CARRIER | 2 | 2410- | AB | REAR AXLE DIFF LOCK<8CL> (B) M8 FLANGE | ||
| 025 | I8-98393 150-0 | SHAFT; AXLE,RR | 1 | 2410- | L | AB | REAR AXLE DIFF LOCK<8CL> | |
| 014 | I0-91180 212-0 | NUT; BRG HOLDER TO CASE | 8 | 2410- | AB | M12 FLANGE | ||
| 061 | I8-94474 113-0 | CLIP; BREATHER HOSE,RR AXLE | 1 | 2410- | AB | (C) ID=6.35 & 6.35 | ||
| 059 | I9-09571 416-0 | GASKET; DRAIN PLUG | 1 | 2410- | AB | ID=16.2 OD=24 | ||
| 163 | I9-09180 042-0 | RING; SNAP,AXLE SHAFT | AR | 2410- | AB | ID=38.5 T=1.75 | ||
| 018 | I8-98009 341-0 | RETAINER; RR AXLE | 2 | 2410- | AB |
